32．小星同学做“测量小灯泡额定功率”的实验, 所用灯泡的额定电压是2.2V：

　 (1)如图是他实验的电路，但连接不完整，请你帮他完成电路的连接。

(2)小星正确连接电路闭合开关后，发现灯不亮，但是电压表有读数，则故障原因可能是灯泡　　　　　 (选填“短路”或“断路”)。

　 　(3)排除故障后，小星调节滑动变阻器使电压表的读数为2.2V，电流表的读数如图所示，则小灯泡的额定功率是　　　　　 W。

31．小明同学将滑动变阻器R₁和定值电阻R₂串联在电源电压为6V的电源两端，如图所示，小明多次调节滑动变阻器的滑片改变R₁两端的电压U₁，记录电压表V₂的读数U₂，得到如下表所示的实验数据，请根据表中数据，归纳出U₂和U₁的关系是　　。

30．图甲是小磊测动滑轮的机械效率的示意图。他用弹簧测力计拉动绳子自由端，将质量为200g的钩码从A位置匀速提升到B位置，同时弹簧测力计从图中的A' 位置匀速竖直上升到B' 位置， 在这个过程中，弹簧测力计对绳的拉力为F，弹簧测力计的示数如图乙所示。请你根据小磊做的实验完成下列问题：

　(1)弹簧测力计的示数是　　 N；

　(2)钩码上升的距离是　　 cm；

　(3)拉力F做的功是　　　　 J。

29．赵强同学用蜡烛、凸透镜和光屏在光具座上研究凸透镜成像规律的实验装置如图所示，烛焰能在光屏上成缩小　　　 的清晰实像(选填“正立”或“倒立”)；若要在透镜固定的情况下，得到再大一些的清晰实像，除将蜡烛适当向右移动外，还应将光屏向　　 移动(选填“左”或“右”)。

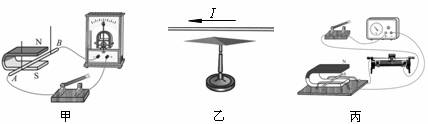

28．如图所示的三个电学实验中，图　　 装置能够说明电磁感应现象的规律，图　　 装置能够说明磁场对电流作用的规律。

27．下表为妮妮在探究某种物质的熔化规律时记录的实验数据，请根据表中的实验数据解答下列问题。

(1)该物质的熔点是_________℃；

(2)该物质是__________；(选填：“晶体”或“非晶体”)

(3)加热2min时，该物质处于___________态。(选填：“固”或“液”)

26．在“使用托盘天平和量筒测量某金属块密度”的实验中，

(1) 首先把托盘天平放在水平桌面上，将游码移到标尺左端零刻度线处，发现指针偏向分度盘的左侧，应该把平衡螺母向_____(填“左”或“右”)调节，才能使天平平衡；

(2) 天平平衡后，把金属块放在左盘，用镊子向右盘加减砝码，直到天平再次平衡，此时砝码和游码的位置如图所示，金属块质量为　　　 g；

(3) 用细线拴好金属块，放入盛有70cm³水的量筒中，结果如图所示，该金属块的密度为　　　　　 kg/m³。

25．如图所示，电阻箱的示数是________Ω。

24．按要求完成下列作图题。

(1) 如图所示，重10N的球放在水平地面上，画出球所受重力的示意图。

(2)在图所示中，画出图中力F的力臂并用字母L表示。

(3) 在下图中，根据所给电流方向，标出通电螺线管的N、S极．

23．两灯L₁、L₂分别标有“3V 0.9W”和“? V 0.2W”字样,其中L₂的额定电压已经看不清,将两灯并联在1V的电源下,发现L₂比较亮一些；将两灯串联在电源电压为3V的电路中,发现L₂恰好正常发光,则此时L₁消耗的实际电功率为__________W。
