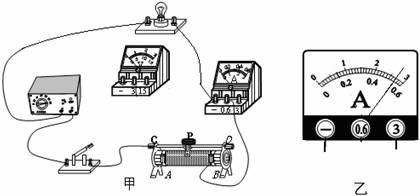

31．小岗要测一个额定电压为3.8V小灯泡的额定功率，他使用的电源电压是6V，而他使用的电压表“0-15V”的量程坏了，要完成这个实验。

(1)请你帮他完成图甲所示的电路连接。(1分)

(2)实验中，移动滑动变阻器，使小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率是　　　　 　W。(1分)

30．对某晶体均匀加热，在一段时间内，该晶体的温度随加热时间变化情况如图所示，图线中　　　 段表示该晶体的熔化过程。(2分)

29．在“研究凸透镜成像条件”的实验中，某次实验时的成像情况如图所示，由此可以判断出蜡烛A到凸透镜的距离所在的范围是　　　　　　　　 ，利用凸透镜的这一原理可以制成　　　　 ．(2分)

28．按要求完成下列读数(每题2分，共6分)

(1)图中，温度计的示数是　　　　 ℃。

(2)图中，电压表的示数是　　　　 V。

(3)图中，电阻箱的示数是　　　　 Ω。

27．在图中，O是杠杆的支点，画出力F的力臂，并用字母L表示。(2分)

26．根据图所示的小磁针指向标出通电螺线管的电流方向。(2分)

25．如图所示，根据穿过透镜的入射光线和折射光线，在虚框中填上适当的透镜。(2分)

24．如图所示，用力的示意图画出物体A受到的重力(2分)

23．甲是一个长方体重物，它静止在水平地面上时，对地面的压强是6×10⁴Pa；将它挂在图所示的杠杆左端A点，一个人在杠杆的右端距O点20cm的B点，通过滑环对杠杆施加向下的拉力，使杠杆在水平位置静止时，甲对地面的压强减小了4×10⁴Pa。若人不改变力的大小和方向，那么滑环从B点向右移动　　　　 cm，甲对地面的压强刚好为零。

22．如图所示电路，电压表V₂ 测的是　　　　　 两端的电压。
