16．如图所示电路，电源两端电压不变，只闭合开关S₁时，电流表的示数为0.2A；只闭合开关S₂时，电流表的示数为0.1A；只闭合S₃时，电流表的示数为0.6A。下列说法正确的是

A．只断开开关S₂时，电流表的示数为0.8A

B．只断开开关S₃时，电流表的示数为0.1A

C．三个开关都闭合时，电流表的示数为1.1A

D．如果电阻R₂＝10W，则电源两端电压等于3V

15．物体M悬浮在水中，水对物体M竖直向下的压力为F₁，竖直向上的压力为F₂。则下列选项正确的是

A．F₁大于F₂　　　　　　　　　　 B．F₁与F₂是一对平衡力　

C．F₁与F₂的合力方向竖直向上　 　D．F₁与F₂的合力大小等于物体M的重力大小

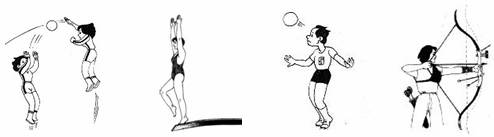

14．2008年8月，举世瞩目的第29届奥运会在北京举行，运动健儿们以顽强拼搏诠释奥林匹克精神。如图所示的各种比赛项目中，下列说法中正确的

A．下落的排球重力势能减小，动能增大

B．跳水运动员起跳后重力势能增大，动能不变

C．上升的足球重力势能不变，动能减小　　

D．箭被射出时，弓的弹性势能转化为箭的动能　

13．下列现象中，属于液化现象的是

A．烧开水时壶嘴冒“白气”　　 　 B．洗热水澡时，浴室内的镜面变模糊

C．清晨，草木上挂着露珠　　　 　 D．寒冷的冬天，滴水成冰

12．在如图所示的电路中，甲、乙两电表可能同是电流表，也可能同是电压表。已知当开关S断开时，两灯均发光，此时甲、乙两电表的示数之比为2∶3。若将甲、乙两电表同时换成另一种电表，开关S闭合后两灯仍均发光，则此时甲、乙两电表的示数之比及灯泡L₁和L₂消耗的功率之比分别为(不计温度对灯丝电阻的影响)　

A．3∶1，2∶1　 B．3∶1，3∶1　 C．1∶3，1∶3　 D．1∶3，3∶2

11．教室装有磁性黑板，由于磁体之间有吸引力，所以内部装有磁铁的黑板擦就可以被吸在黑板上的任何位置而不会掉下来。若已知黑板擦的重力为2.5N，黑板擦和黑板之间的吸引力恒为5N不变。当对黑板擦施加方向竖直向下，大小为0.5N的推力时，黑板擦恰能沿黑板表面匀速下滑。若要这个黑板擦沿黑板表面竖直向上匀速滑动，则需施加方向竖直向上的力，这个力的大小为

A．3.5N　　　　　 B．4.5N　　　　　 C．5N　　　　　 D．5.5N

10．如图所示的电路，电源两端电压不变，闭合开关S后，滑动变阻器的滑片P向右滑动过程中，下列说法正确的是

A．电流表A₁与电流表A₂的示数相同

B．电压表V与电流表A₂示数的比值变小

C．电压表V与电流表A₂示数的比值变大　　

D．电压表V与电流表A₂示数的比值不变

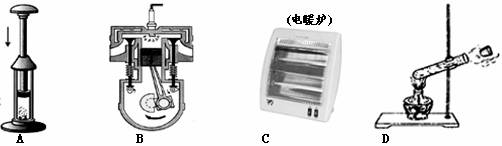

9．在进行如图所示的实验或有关装置工作时，由机械能转化为内能的是

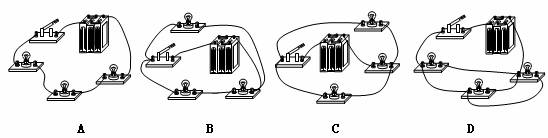

8．在下图所示的电路中，开关闭合后，三个灯泡并联的电路是

7．关于光的反射，下列说法正确的是

A．当入射光线与反射面的夹角为20°时，反射角也为20°

B．入射光线靠近法线时，反射光线也靠近法线

C．入射角增大5°时，反射光线与入射光线的夹角也增大5°

D．镜面反射遵守光的反射定律，漫反射不遵守光的反射定律
