26．请你在图中，标出小磁针的 N、S 极及通电螺线管周围的磁感线方向。

25．如图所示，A物体放置在B物体上，A物体随着B物体在外力F的作用下，由静止开始运动。请画出A物体所受摩擦力f和B物体所受重力G的示意图 (其中G>f)。

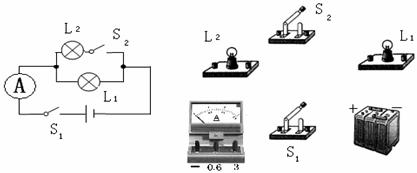

24．根据图所示的电路图，用笔画线代替导线，连接实物电路 (要求导线不能交叉)。

23．汽油的热值是4．6×10⁷ J/ kg,完全燃烧210g汽油能放出　　　 J的热量；若这些热量全部被水吸收，可使　　 kg 水，从20℃升高到43℃(水的比热容为4．2×10³ J/(kg·℃) )。

22．兰州人民广播电台现办有三套节目，第一套为新闻综合广播，发射频率为AM954kHz、FM97．3MHz，其中AM表示　　　　 ；发射频率为AM954kHz的电磁波波长为 　　　　m(计算结果保留一位小数)。

21．利用如图所示电路

在研究通过导体的电流跟电阻的关系时，要保持导体两端电压不变。实验中，不断改变Rx的阻值，调节滑动变阻器使伏特表示数保持不变，得到了I与 R的关系图像，如图所示。由图像可以得出的结论是　　　　　　　　　　　　 ；此次实验中，伏特表的示数始终保持　　　　 V不变。

20．一台电动机正常工作时，两端的电压为220V，通过线圈的电流为10A，若此线圈的电阻为2Ω，那么它的电功率是　　　 W，这台电动机1min内产生的热量是　　 J，这台电动机的效率是　　 　　。

19．指出图中所列工具分别属于那种简单机械，剪刀_________；扳手__________；钻头____________。

18．如图所示，锤头松动时，用力敲锤柄是利用　　　　 使锤头套紧；许多机器的轴上都装了滚动轴承，这是因为在压力相同的情况下　　　　　　　　　　　　　　　　　　 。

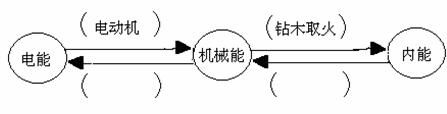

17．各种形式的能在一定的条件下可以相互转化，图已给出了两个实例，请你补充其余两个。
