1．在国际单位制中，力的单位是

A．牛　　　 　　　　 B．千克　　　　 　　　　　　　　 C．焦　　　　　 　　　　 D．帕

28．如下图所示，电源电压为12V且保持不变，当滑动变阻器的滑片P移到a端时，电流表的读数为0.4A，当滑动变阻器的滑片移到b端时，电流表的读数为0.3A，

求：(1)当滑片P移到a端时，电阻R₁消耗的电功率多大？

(2)变阻器R₂的最大阻值是多大？

27．如图所示，有一只小灯泡，额定电压为2.4V，小灯泡正常工作时的电阻为8，如果我们只有电压为3V的电源，要使小灯泡正常工作，需要串联一个多大的电阻？(3分)

26．图中所提供的实验器材, 应怎样连接才能使L₁和L₂两灯串联在电路中, 并用电流表测L₁的电流, 用电压表测L₂两端的电压:(1)画出它的电路图。 (2)在图中用笔画线表示导线, 连接好实物电路。

25．根据图所示的实物电路, 在右边的空白处画出它相应的电路图, 并在电路图上标明电流流动的方向。

24．在下图所示的电路中a、b 表示电表, 试在图中根据电路的要求, 标出哪个是电流表,哪个是电压表。

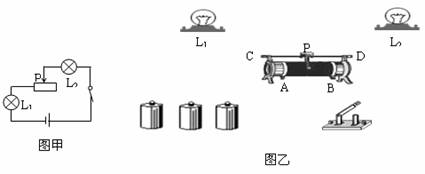

23．按照图甲中的电路图，用笔代替导线，把图乙中的元件连成电路。

22．在如图所示的电路中，电源电压和灯泡电阻都保持不变．当滑动变阻器的滑片P由中点向右移动时，下列判断正确的是(　 )

A．电流表和电压表的示数都增大　

B．电流表和电压表的示数都减小

C．电流表示数减小，电压表示数不变

D．电流表示数减小，电压表示数增大

21．在选择电压表的量程时, 正确的是(　 )

A．尽可能选择大一些的量程；

B．经试触后被测电压不超过小的量程时, 尽可能选择小量程；

C．尽管选用的量程不同, 但对测量结果毫无影响；

D．为使测量结果更精确, 量程选得越小越好。

20．如图所示，要使滑片向左移动时，电阻变小，应选择的接线柱是(　 )

　 　A．A和B　　 B．B和D　 C．C和D　　 D．D和A
