29．(6分)用如图所示的实验装置测量杠杆的机械效率．实验时，竖直向上匀速拉动弹簧测力计，使挂在较长杠杆下面的钩码缓缓上升．

(1)实验中，将杠杆拉至图中虚线位置，测力计的示数F为　　 N，钩码总重G为1.0N，钩码上升高度h为0.1m，测力计移动距离s为0.3m，则杠杆的机械效率为　　 %．请写出使用该杠杆做额外功的一个原因：　　 ．

(2)为了进一步研究杠杆的机械效率与哪些因素有关，一位同学用该实验装置，先后将钩码挂在A、B两点，测量并计算得到下表所示的两组数据：

根据表中数据，能否得出“杠杆的机械效率与所挂钩码的重有关，钩码越重其效率越高”的结论？答：　　 ；

请简要说明两条理由：① 　　　　　　　　　　　　；②　 　　　　　　　　　　．

28．(7分)小丽做测量小灯泡电功率的实验(小灯泡标有“2.5V”字样)．

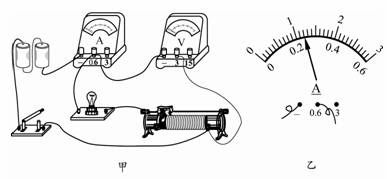

(1)如图甲所示，小丽所接的实验电路存在连接错误，但只需改动一根导线，即可使电路连接正确．请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法．

(2)电路连接正确后，闭合开关，发现小灯泡不亮，但电流表有示数．接下来应进行的操作是　　 ．

A．更换小灯泡

B．检查电路是否断路

C．移动滑动变阻器滑片，观察小灯泡是否发光

(3)实验过程中，当电压表示数为　　 V时，小灯泡达到额定功率，此时电流表的示数如图乙所示，其值为　　 　A，小灯泡的额定功率为　　 W．

27．(5分)某兴趣小组在研究扬声器结构时，发现扬声器中有一个环形磁体，他们不知道环形磁体的磁极分布情况，于是几位同学提出了以下三种猜想：

猜想1：磁极呈横向分布(例如图甲，左侧为N极，右侧为S极)．

猜想2：磁极呈轴向分布(例如图乙，上面为N极，下面为S极)．

猜想3：磁极呈上中下分布(例如图丙，上下面为N极，中部为S极)．

(1)根据所学知识，他们经过讨论，断定猜想3是错误的．你认为他们判断的依据是　　 ．

(2)为了验证其他猜想，他们用细线将环形磁体水平悬挂起来(如图丁所示)，结果观察到磁体在任意位置都能保持静止。这说明猜想　　 是错误的．

(3)请设计一个简单实验，验证剩下的一个猜想是否正确，简述你的实验方案．

主要器材：　　 ；简要做法：　 　；如何判断：　　 ．

26．(8分)下表为一台电烤箱的铭牌，其内部简化电路如图所示，R₁和R₂均为电热丝．

求：(1)电烤箱在高温挡正常工作10min所消耗的电能；

(2)电路中R₁的阻值；

(3)电烤箱在低温挡正常工作时，电路中的电流和R₁的功率．

25．(6分)置于水平地面上的石柱，高为0.4m，横截面积为0.15m²，质量为150kg，g取10N/kg．求：

　　 (1)石柱的重力；

　　 (2)石柱的密度；

　　 (3)石柱对水平地面的压强．

24．(6分)按照题目要求作图：

(1)如图所示，悬挂的小球处于静止状态，画出它所受重力和拉力的示意图．

(2)如图所示，用笔画线代替导线将电灯和开关接到电路中．

(3)根据平面镜成像特点，在图中画出物体AB所成的像．

23．太阳能路灯的灯杆顶端是太阳能电池板，它能将太阳能转化为电能，并向灯杆下方的蓄电池充电，将电能转化为　　 能储存起来，供夜晚路灯照明．若在一定时间内，太阳光辐射到该太阳能电池板的能量为2.7×10⁷J，这与完全燃烧　　 kg的煤放出的热量相当；这些能量经转化后，可供功率为35W的路灯工作60h，那么该太阳能路灯的能量转化效率是　　 %(煤的热值为3.0×10⁷J/kg)．

22．某照明灯额定电压是36V，正常发光时灯丝电阻为24Ω，则照明灯的额定电流是_____A．如果电源电压是48V，为使照明灯正常发光，可以在电路中串联一个阻值为__________Ω的电阻．

21．一只苹果的质量为140g、体积为1.8×10^-4m³，用手将其浸没在水中时，苹果受到的浮力为　　 N(g取10N/kg)，松手后苹果将　　 (选填“上浮”、“下沉”或“悬浮”)．

20．如图所示，小芳在做“探究影响滑动摩擦力大小因素”的实验时，操作的错误是　　 ．纠正错误后，应拉动弹簧测力计使木块作　　 运动．若在木块上再放一个砝码，则木块运动时受到的滑动摩擦力将　　 (选填“变大”、“变小”或“不变”)．
