4、(6分)小红在预习《电能》这一节时，观察了家里的电能表，如图所示，从图中你能获取哪些信息，请你写出三条：

(1)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　；

(2)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　；

(3)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　。

3、(12分)某同学做“测定一个小灯泡的功率”的实验，所用灯泡的额定电压是2.2V.

(1)如图9是他实验的电路图，但连接不完整，请你帮他完成电路的连接。

(2)电路连接完整后，当向右移动滑动变阻器的滑片P时，电压表的示数将_______，电流表的示数将_______ 。(填变化情况)

(3)实验的有关数据记录与计算如表：

该同学注意到灯的亮度变化是：第二次比第一次暗，第三次比第一次更亮，你认为，根据他观察的现象和实验数据分析，可得出一些什么结论呢？请说出两点(这两点的意思应不同)：① 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

②　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

(4)他还注意到，这个实验记录也可以用来计算灯丝的电阻，并完成了有关计算如下表格：

图10是第4次测量电阻时，电流表和电压表的示数，图中电流表的示数是_______ A，这时灯丝电阻的阻值是_______Ω.

这位同学有些纳闷儿：导体的电阻不是与电压、电流无关吗？怎么三次计算的灯丝电阻却不一样呢？请你对此作出解释：　　　　　　　　　 　。

2、(8分)某实验小组的同学在探究电流与电压的关系时，用到如下器材：电源1个，电流表、电压表各1只，定值电阻(5Ω、10Ω、15Ω各1只)，滑动变阻器1只，开关1个，导线若干。设计的电路如图8所示.

(1)这个实验使用了控制变量的方法，其中被控制的变量是________，滑动变阻器R₂的作用是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

(2)下面是他们获得的一组实验数据：实验中他们选用的定值电阻阻值为 ____Ω。

(3)分析表中的数据或U-I关系图像，你能得出的探究结论：　　　　　　　　　　　　 。

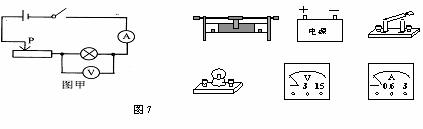

1、(2分)根据图7甲电路图连接右面的实物图。

7、有两个阻值不同的定值电阻R₁和R₂，它们的电流随电压变化的I-U图线如图6所示，则R₁____ R₂(填“＞”或“＜”)。如果R₁和R₂并联后的总电阻为R_总，则R_总的I-U图线在图 中的第 ____区域(填“Ⅰ”、“Ⅱ”或“Ⅲ”)。

6、有一电热水器，它的铭牌如下表，在额定电压下工作时，通过电热水器的电流约为_____ A，该电热水器正常工作30min耗电_____kW•h。

5、一只小灯泡的额定电压为8V，正常发光时通过的电流为0.4A，小灯泡的额定功率为_____W。

4、我国家庭电路的供电电压是_____V；_____V以下的电压对人体才是安全的，家庭电路的用电器通常是_____ 联的，电路中的开关跟被控制的用电器是_____ 联。

3、一个标有“6V 3W”的小灯泡要接在10V的电源上使它正常发光，应_______联一个电阻，其阻值为________Ω。如果把这个灯泡接在4V的电源上，其实际功率为________W。

2、小强同学家里电能表上月底示数是7868.2kwh, 小强本月家里用电62.2度，本月底的示数是　　　　　　　 kwh,已知当地电费是0.75元／度，则他家这个月应付电费_____元。
