14．一根镍铬合金丝均匀拉长接入电路，其电阻将_____________；若将这根镍铬合金丝对折后接入电路，其电阻将______________。　 (填“增大”、“减小”或“不变”)

13．滑动变阻器的铭牌上标有“20，1A”字样，其中20表示_____________________

___________________，1A表示____________________________________。

12．如下图所示电路，电源电压恒定不变。当S₁闭合、S₂断开时，电压表的示数为3V；当S₁断开、S₂闭合时，电压表的示数为9V，则R₁：R₂为

　　 A．1：3　　 　　　　　　　 B．3：1 　　　　　　　　　 C．1：2　　 　　　　　　　 D．2：1

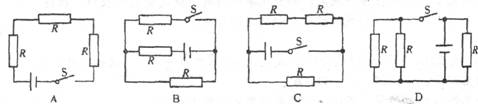

11．在下图的四个电路图中，开关S闭合后，三个电阻都是并联的是

10．如下图所示电路中，L₁、L₂是两盏完全相同的灯泡。闭合电健S后，L₁、L₂均正常发光，过了一会儿突然两灯同时熄灭，检查时发现：若用一根导线先后连接电健S的两端和电阻R的两端，电路均无变化，两灯仍然不亮。若用电压表测L₂两端b、c两点间的电压，电压表的示数明显高于L₂的额定电压，据此可以判断

　　 A．L₂的灯丝断了　　 　　　　　　　　　　　　　　　　　　 B．L_l灯丝断了

　　 C．电键S接触不良　　 　　　　　　　　　　　　　　　　 D．电阻R损坏了

9．如图所示电路中，电源电压保持不变，当滑片P向右滑动时

A．电压表示数增大，电流表示数减小　　　　　　 B．电压表示数不变，电流表示数减小

C．电压表示数减小，电流表示数增大　　　　　　 D．电压表示数减小，电流表示数减小

8．下列描述中正确的是

A．40W的灯泡比60W的灯泡省电

B．40W的灯泡比60W的灯泡暗

C．40W的灯泡比60W的灯泡消耗电能慢

D．40W的灯泡的电阻比60W灯泡的电阻大

7．下图中所示的电路中，不计温度对灯丝电阻的影响，电源电压保持不变。当在ab间接入“6V 6W”的灯泡时，闭合开关，灯L恰能正常发光；断开开关，在ab间换接入一个“6V 4W”的灯泡后，再闭合开关，下列说法错误的是

　　 A．灯L将变亮　　 　　　　　　　　　　　　　　　　　　　　 B．流过灯L电流将变小

　　 C．换接的灯可能烧坏　 　　　　　　　　　　　　　　　 D．电路总功率要变小

6．电阻R₁和R₂串联在电路中，已知R_l：R₂=4：1，则加在R₁、R₂两端的电压之比与电流之比分别是

A．1：1和4：1　　 　 B．4：1和1：1 　　　 C．1：l和1：4 　　　　　 D．1：4和1：1

5．现有0-3 V和0-15 V两量程的电压表一只，但0-3 V的刻线和数值均已模糊，实验中用的是0-3 V的量程，从0-1 5 V的刻度盘上读出电压是6．5 V，则此时的电压是

　　 A．6．5 V　　 　　　　　　 B．2．5 V　　 　　　　　　 C．1．3 V　　 　　　　　　 D．无法确定
