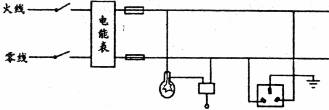

15．下图是小麦连接的家庭电路的情况，对其解释正确的是

A．电能表应该与保险丝互换位置

B．保险丝最安全的方法是火线和零线各安装一根

C．拉线开关应该接在火线上，而不是零线上

D．插座上方的孔应该接用电器的金属外壳，而不是接地

14．在下侧的电路图中，开关闭合后，滑片向右移动时，下列说法正确的是

　 　　 A．V₁的示数变大；V₂的示数变大

　 　　 B．A₁的示数变大；A₂的示数不变

　 　　 C．灯泡L₁的电功率变小；灯泡L₂的电功率变大

　 　　 D．电压表V与V₂的和是电源电压；儿的示数大于A₂

13．生产绿豆芽时，将绿豆倒入盛水的容器中，发现成熟饱满的绿豆沉入水底，干瘪、虫蛀的绿豆漂浮在水面上，产生这一现象的原因是

　 　　 A．沉入水底的绿豆受到的浮力小于重力，漂浮在水面上的绿豆受到的浮力大于重力

　 　　 B．沉入水底的绿豆受到的浮力小于重力，漂浮在水面上的绿豆受到的浮力等于重力

　 　　 C．沉入水底的绿豆受到的浮力大于重力，漂浮在水面上的绿豆受到的浮力等于重力

　 　　 D．沉入水底的绿豆受到的浮力等于重力，漂浮在水面上的绿豆受到的浮力小于重力

12．下列生活中的现象，体现了光的反射的是

　 　　 A．手影游戏　　 　　　　　　　　　　　 B．一些学生戴的隐形眼镜

　 　　 C．雨后天空出现的彩虹　　 　　 D．汽车司机通过观后镜看后面的汽车

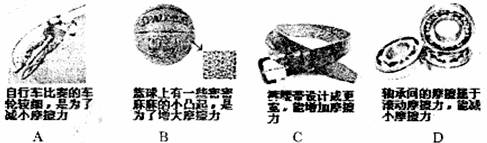

11．下列生活中的设计和对其解释正确的是

26．(8分)有一种太阳能路灯(电路如下图)，光控开关S₁白天与触点a接触，太阳能电池板为蓄电池充电，晚上，与触点b接触，给路灯供电。时控开关S₂，晚上12点前与触点c接触，主灯发光，12点后与触点d接触，副灯发光。主灯为“24V 　15W”的节能灯，副灯为“24V 　10W”的节能灯，平均每天各工作6小时。

(1)路灯正常工作一天消耗的电能是多少千瓦时？

(2)已知太阳能电池板的面积为0.5m²，每平方米平均收集功率为1.5kW，若太阳光照射10小时能使路灯正常工作5天，求太阳能电池板光电转化效率。

(3)请举出这种太阳能路灯的两个优点。

25．(9分)如下表是某辆四轮轿车的部分数据：

(1)该轿车空车停放在水平路面上时，某同学测得该轿车轮胎与地面接触的长度约为50mm(沿车长的方向)。则此时该轿车对水平路面的压强约为多大？(取)

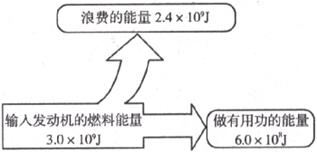

(2)汽车行驶时，发动机将燃料燃烧产生的内能变为机械能。下图是汽车发动机的能量流向图，请依据图中提供的信息，计算该汽车发动机的效率。为提高该类汽车发动机的效率，请提出一种合理的设想。

(3)若水箱容量为6L，汽车消耗的平均功率为700kW，汽车浪费的能量有10%被水箱中的冷却水吸收，工作20s可以将水箱中的水升高多少？(不计散热片散发的热量)

(4)该轿车在高速公路上以108km／h的速度匀速前进，发动机的输出功率为120kW，则轿车受到的阻力是多大？

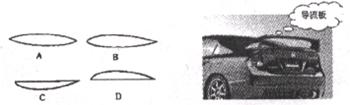

(5)有些轿车的尾部安装了导流板，如下图所示。它的作用主要是在轿车高速行驶时，增加对地面的压力，提高车轮的抓地性能。则导流板横截面的形状是_________。

24．(10分)有一个小灯泡标有2.5V字样，要测定它正常发光时的电阻(约5)。

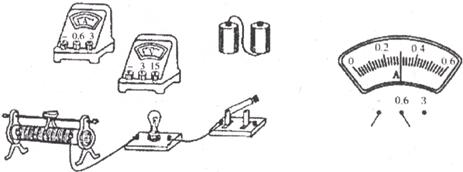

(1)用笔画线把下列器材连接成实验电路图。

(2)某同学正确连接实物图后，合上开关S，发现灯泡不亮，电流表读数为零，但电压表读数等于电源的电压，则出现的故障可能是_______________________。

(3)某实验小组通过改变灯泡两端的电压，进行了三次测量，部分记录见下表。若电压表示数为2.50V时，电流表的指针位置如上右图所示，请你填写表格中的两个空格，并画出本次实验的图线。

实验次数	1	2	3
电压/V	1.00	1.70	2.50
电流/A	0.14	0.22
电阻/	7.1	7.7

(4)某同学在实验中分别测出灯泡在不同亮度下的电阻，然后求其平均值作为小灯泡的电阻，他的做法对吗？_________，其原因是：___________________________。

23．(8分)在“探究浮力的大小跟哪些因素有关”时，同学们提出了如下的猜想：

①可能跟物体浸入液体的深度有关；　　　　　　　 ②可能跟物体的重力有关；

③可能跟物体的体积有关；　　　　　　　　　　　　　　 ④可能跟物体浸入液体的体积有关；

⑤可能跟液体的密度有关。

为了验证上述猜想，李明做了如下图所示的实验。他在弹簧测力计下端挂一个铁块，依次把它缓缓地浸入水中不同位置，在这一实验中：

(1)铁块从位置1-2-3的过程中，弹簧测力计的示数__________，说明铁块受到的浮力__________；从位置3-4的过程中，弹簧测力计的示数__________，说明铁块受到的浮力__________。(以上四个空选填“变大”、“变小”或“不变”)

(2)通过这一实验可以验证上述猜想__________是正确的，猜想__________是不正确的(填上面猜想的序号)。

(3)给你一杯清水、一个熟鸡蛋和适量的食盐(如下图)，请你设计实验验证浮力与液体的密度是否有关。简要写出你的实验验证的方法。

22．(4分)盛夏的晚上，小明在房间感到很热，他打开电风扇，风吹到身上感到凉快。请你就上述过程提出两个物理问题，并解答。

示例：问题：电风扇转动时能量是如何转化的？

答：电能转化为机械能。
