30．某实验小组在做“测滑轮组机械效率”的实验中，组装了如图21所示的甲、 乙两个滑轮组(每只滑轮重都相同，不计摩擦和绳重)。(每空1分，共3分)

　(1)实验中，在读取弹簧测力计的示数时，应使钩码　　　 上升。

(2)用甲、乙两滑轮组提升相同的重物，它们的的机械效率关系是η_甲　　　 η_乙(选　　 填：“＞”、“＜”或“＝”)。

(3)对于甲图所示的滑轮组，如果没有刻度尺，只要测出钩码重G，然后竖直向上匀速拉动弹簧测力计使钩码升高，从弹簧测力计上读出拉力值F，即可算出该滑轮组的机械效率η =　　　　　 。

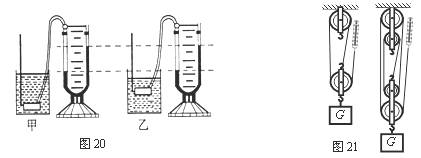

29．将同一压强计的金属盒先后放入甲、乙两种液体中，现象如图20所示。甲液体的密度一定　　　　　 乙液体的密度。(填“大于”、“小于”或“等于”)(1分)

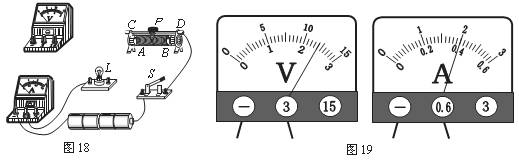

28．测额定电压为2．5V的小灯泡灯丝的电阻(画图2分，每空1分，共5分)

　(1)请用铅笔画线代替导线，连接图18中的实验电路。要求：滑片P向左移动时，接 入电路中的电阻值变小。

　(2)电路连接好后，闭合开关前,应将滑动变阻器的滑片P置于　　　　 端(填“A”或“B”)。

　(3)图19中，电压表的示数是　　　　 V，电流表的示数是　　　　 A，这种情况下灯丝的电阻是_________Ω。　

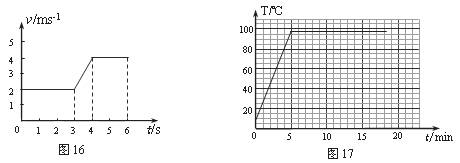

27．某学习小组在做水的汽化实验时，根据实验的数据，作了如图17所示的“温度与加热时间的关系”图线。从图线可看出：水的沸点是________℃。(1分)

26．图16是某物体做直线运动时的速度随时间的变化图像。请根据图像判断，该物体做匀速直线运动的时间是　　　　　 s。(1分)

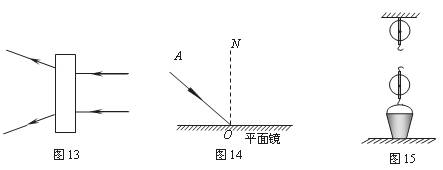

25．按要求完成下列作图题．(每图2分，共6分)

　(1)在图13的方框中画出适当类型的透镜。

　(2)如图14所示，AO为入射光线，ON为法线。请画出入射光线AO的反射光线。

　(3)请在图15中画出人站在地面上用滑轮组提升水桶的绕绳方法。

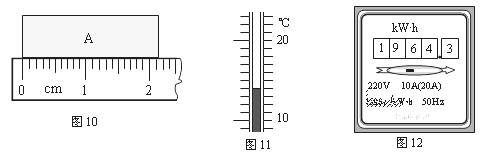

24．读出下列各测量工具或仪器的示数。(每空2分，共6分)

　(1)图10所示，木块A的长度为　　　 cm。

　(2)图11所示，温度计的示数是　　　 ℃。

　(3)图12所示，电能表的示数是　　　　 kW·h．

23．如图9所示，两柱形容器的底面积S_A=3S_B，容器内分别装有A、B两种液体，容器底受到的压强p_A =p_B。若将质量相等的甲、乙两物块分别投入A、B两液体中，液体均未溢出，且甲物块在A中悬浮，乙物块在B中沉底，甲物块密度是乙物块的3倍，这时液体A、B对容器底的压强分别增加了△p_A、△p_B，已知△p_B=2△p_A，那么，原容器内所装液体的高度之比h_A:h_B=　　　　 。

22．物理兴趣小组在课外活动中，制作了一个测量质量的电子秤，其原理如图8中的虚线框所示，它主要有四部分构成：托板和压力杠杆ABO，135Ω的定值电阻R₀，压力传感器R(电阻值会随所受压力大小发生变化的可变电阻)，显示质量大小的仪表V(实质是电压表)。其中AB：BO=4：1，且已知压力传感器R的电阻与所受压力F变化的关系如下表所示。(g取10N/kg)设托板和杠杆组件的质量可以忽略不计，接通电源后，电源电压恒为6V。当电压表的示数是2V时，托板上物体的质量为________kg 。　

21．一架飞机在空中匀速直线飞行，在2min内飞行了60km，则该飞机飞行的速度是

　 　　　　　km/h。
