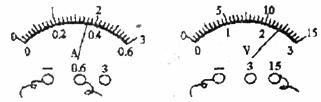

3．三个电学仪器正常使用时示数如图所示，则电流表读数为__________A，电压表读数为_________V，电能表读数为_________kW·h．

2．我国家庭电路正常供电电压是______V；根据人身安全的要求，工厂里车床上照明电路的电压，常低于_____V；某电动剪使用时通过的电流是100mA，等于________A．

1．为了研究导体的电阻与导体横截面积的关系，应选用同种材料______相同而_____不同的一组导体进行实验．

15．如图所示，电源电压不变，当开关S闭合时，电表示数的变化情况是

　　 A．电流表、电压表示数均变大

　　 B．电流表、电压表示数均变小

　　 C．电压表示数变大，电流表示数变小　

　　 D．电压表示数变小，电流表示数变大　

第Ⅱ卷　 (非选择题，共70分)

14．在图a所示电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R₁和R₂两端的电压分别为：

A．4.8V，1.2V；　　　　 B．6V，1.2V；　　 　　 C．1.2V，6V；　 　　　　 D．1.2V，4.8V．

13．如图是某同学做实验时的电路图。闭合开关S后，发现灯泡L₁、L₂均不亮，电流表示数几乎为零，电压表示数等于电源电压，则该电路中的故障是：

　　 A．电源正极与之间断路　　 　　　　　　　　　　　 B．、L₁、b之间断路

　　 C．b、L₂、c之间断路　 　　　　　　　　　　　　　　　　 D．与电源负极之间断路

12．电冰箱、洗衣机、电暖器等家用电器都用三脚插头，其目的是为了

　 　　 A．节约电能　　 　　　　　　　　　　　　　　　　　　 B．使家用电器获得电能

　 　　 C．延长家用电器使用寿命 　　　　　　　　　 D．防止家用电器外壳带电时发生触电事故

11．如下图所示的两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P都向右滑动时，灯泡L₁和L₂的亮度变化是

A．L₁和L₂都变亮 　　　　　　　　　　　　　　　　　　　　 B．L₁和L₂都变暗

C．L₁变亮L₂变暗　　 　　　　　　　　　　　　　　　　　 D．L₁变暗，L₂不变　

10．图为滑动变阻器连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变大的是

9．如图所示电路中，当开关S闭合后，要使电阻R₁、R₂串联，甲、乙应该接入的是

　 　　 A．甲接电压表，乙接电流表　　 　　　　　　　　　 B．甲接电流表，乙接电压表

　 　　 C．甲、乙都接电压表　　 　　　　　　　　　　　　　 D．甲、乙都接电流表
