23．(12分)学了电学之后，爸爸想考考小明。他对小明说，每到炎热夏天的晚上，咱家电热水壶烧开一壶水要比平时慢一些，这是为什么呢?你能用实验证明吗?小明回答说，现在就是夏天，当然可以。小明说做就做，到了晚上8点钟，他点着了蜡烛，把家里的所有用电器全部关闭，把电热水壶装满水，让爸爸闭合电热水壶开关，他同时记录家中电能表转盘的转数和所用时间。结果，电热水壶中水开的时候，时间过了15min，电能表的转盘转了180转。小明家电能表和电热水壶的铭牌如图所示。

(1)小明家中同时工作的用电器的总功率最大不能超过多少?

(2)电热水壶烧开此壶水消耗的电能是多少?

(3)此时电热水壶的实际功率是多大?

(4)请你帮小明分析一下在炎热的夏天电热水壶烧水慢的原因。

22．(12分)在某建筑工地上，运用如图所示的滑轮组工具，将500N的物体在10s时间内匀速提升到二楼地板上，绳子自由端的拉力为200N。(已知楼层间高度为3m，提升过程中不计摩擦和绳重)

求：(1)物体上升的速度；　 (2)滑轮组的机械效率；　 (3)拉力的功率。

21．(7分)小明利用一未知焦距的凸透镜探究透镜的成像规律，实验装置如图所示，在实验过程中保持凸透镜的位置不变，请你根据所学知识完成下列填空。

　　 (1)将一束平行光射向凸透镜，得到如图所示的光路图，则该透镜的焦距是_______cm。

　　 (2)改变蜡烛的位置，使其位于20era刻度线处，再移动光屏，烛焰在光屏上成倒立、__________的实像。(填“放大”、“等大”、或“缩小”)

　　 (3)改变蜡烛的位置，使其位于34cm刻度线处，再移动光屏，烛焰在光屏上成_________ 的实像。(填“倒立”、或“正立”)　

　　 (4)改变蜡烛的位置，使其位于46cm刻度线处，小明从透镜的右侧通过透镜可以看到一个正立、____________的烛焰像。(填“放大”、“等大”、或“缩小”)

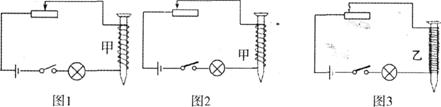

20．(6分)小滨同学在做“制作、研究电磁铁”的实验中，猜想电磁铁的磁性强弱应该与电流大小有关，还与线圈的匝数有关。实验时他用铁钉和漆包线绕制剧匝数分别为10匝、20匝的两个电磁铁，用小灯泡的亮度来显示电流的强弱。他设计的电路图如图所示，实验步骤如下：

步骤一：按图连接电路，闭合开关，向左移动滑片P至图1位置，观察灯泡亮度和电磁铁吸引小铁钉数量并记录，断开开关。

步骤二：闭合开关，再向左移动滑片P至图2位置，观察小灯泡亮度和电磁铁吸引小铁钉的数量并记录，断开开关。

步骤三：在步骤二的基础上，保持滑片P不动，用电磁铁乙替换电磁铁甲。闭合开关，观察小灯泡亮度和电磁铁吸引小铁钉的数量并记录，断开开关。

实验记录表格：　

结论：电流一定时，电磁铁的匝数越多磁性越强；匝数相同时，电流越大磁性越强。

(1)当开关闭合后图1中电磁铁甲的上端是__________极。(填“N”、或“S”)

(2)实验中可能有不合理的地方，请你对小滨实验的某一方面进行评估。

(3)根据你的评估提出实验改进方案。

19．(6分)(1)夏天到了，小红剥开冰棒纸时看到冰棒的周围冒“白气”，经过探究得知这些 “白气”是由空气中的水蒸气遇冷时___________形成的(填“升华”、“凝华”、“凝固”或“液化”)。

(2)小红同学还对某固体熔化时温度的变化规律进行了探究，实验中对该固体加热使之熔化。温度和时间的记录数据如下表：

a．请根据表格中数据，在图中做出温度随时间变化的图象；

b．由图象可以判断这种物质是__________(填“晶体”或“非晶体”)；判断的依据是____________________________。

18．(7分)(1)如图所示，画出了在地球上不同位置的苹果树，请画出苹果树甲上其中一个苹果所受重力的示意图。

(2)请根据所学知识完成下面的实验。

　 　　 实验目的：估测体重是672N的李强穿皮鞋站立时对硬地板的压强(皮鞋有约1 cm高的鞋跟)。

　 　　 实验原理：是根据公式p=___________来计算的(请填写常用的字母符号)。

　 　　 实验过程中需要测量李强站立时鞋底和硬地面的接触面积，我们把一张干净的、足够大的白色方格纸放在硬地面上，让李强双脚站在上面，鞋底上的尘土在白纸上留下清晰的印痕，其中一只脚的印痕如图所示，每个方格的面积为6．0cm²(在计算时不满一格的，凡大于半格的都算一格，小于半格的都不算)。则李强每只鞋底的面积为__________m²。根据以上所测的数据可知，李强对硬地面的压强是______________。

17．下图是收音机的调台面板，“FM”和“AM”为两个波段，_________波段的波长较长；图中“1000”字样代表接收电磁波的波长为_________m。(电磁波的传播速度与光速相同)

16．如图所示，电压表V的示数为____________V，电压表V1的示数为__________V，电压表V2的示数应为___________V。

15．一切物体不论温度高低，都具有________能，改变内能的方法有热传递和__________两种方式。当小明在一杯冷水和一杯热水中分别滴入一滴红墨水时，发现整杯热水变红的时间要比冷水短许多，这个现象说明________________________________________。

14．一艘轮船从河里驶入海里，它受到的重力大小________，它受到的浮力大小_______，它排开水的体积___________。(填“变大”、“变小”或“不变”)
