28．(6分)实验台上有如下实验器材：一个带支架的杠杆、一个量程为0－5N的弹簧测力计、六个质量均为100g的钩码和两段细绳。

请利用上述实验器材设计一个实验。证明“在杠杆平衡时，如果动力臂和阻力臂保持不变，动力跟阻力成正比”。

(1)在你所设计的实验中，如果用点A表示钩码作用在杠杆上的位置，用点B表示弹簧测力计作用在杠杆上的位置，请在下图中的杠杆上标出A点和B点。

(2)请写出主要实验步骤。

27．(7分)小明和小帆做“测食用油密度”的实验，请你帮助他们完成实验方案：

(1)小明的方案：用调节平衡的天平测出空烧杯的质量m₁，向烧杯内倒入适量食用油，再测出烧杯和食用油的总质量m₂，然后把烧杯内的食用油全部倒入量筒内，读出量筒内食用油的体积为V₁；其测得的食用油密度的表达式是：ρ_油＝___________。

(2)小帆的方案：在烧杯内倒入适量的食用油，用调节平衡的天平测出烧杯和食用油的总质量m₃，然后将烧杯内的适量食用油倒入量筒内，再测出烧杯和剩余食用油的总质量m₄，读出量筒内食用油的体积V₂。其测得的食用油密度的表达式是：

ρ_油＝_________________。

(3)按__________的实验方案进行测量，实验误差可能小一些；如果选择另一种方案，测得的密度值_______(填“偏大”或“偏小”)。

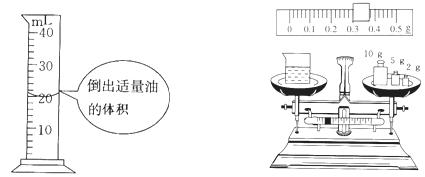

(4)下图是按小帆的实验方案进行某次实验的情况，请将实验的数据及测量结果填入表中。

26．(6分)在探究凸透镜成像特点的实验中：

(1)实验时，在光屏上得到了一个清晰的像，但像的位置偏高，如图所示(P点是2倍焦距处)。你解决的方法是：___________________________________________。

(2)调整后，把蜡烛移到A点处，此时光屏上的像很模糊，为了得到清晰的像，应把光屏向____________移动(填“左”或“右”)，这次成的是倒立、_____________的实像；

(3)再把蜡烛移到B点处，无论怎样调节光屏，光屏上始终接收不到像，是因为此时成的是正立、放大的_________像，要想看到这个像，应从图中的_______(填“C”或“D”)箭头所示的方向去观察。

25．(7分)某固态物质加热后成了液态，随后停止加热让它冷却，并记录温度与时间的变化关系如下表，请你分析实验数据并回答。

(1)该物质______(填“是”或“不是”)晶体，其理由是　　　　　　　　　　　　　　 。

(2)该物质熔化过程经历了_________min，这一过程是_________热过程(填“吸”或“放”)。在第10 min该物质存在的状态是　　　　　　　　 。　　　

(3)通过分析表中的实验数据，写出一条新的发现　　　　　　　　　　　　　　　 。

24．(8分)某型号电热水壶，将一满壶20℃的水在额定电压下烧开需时5min。(已知电热水壶额定电压为220V，额定功率为800W，水壶的容积为500mL。外界气压为1标准大气压。)求：

(1)水吸收的热量；

(2)电热水壶的效率；

(3)小明发在用电高峰时烧开一满壶20℃的水需时6min 3s，那么此时实际电压是多少？六、实验、探究题(本题共5小题，共35分)

23．(8分)如图所示的电动观光车，有关技术参数如下表。

根据技术参数，求解下列问题：(g取10N／kg)

(1)设乘员质量均为60kg，求满载时车对水平路面的压强。

(2)电动机以额定功率工作半小时消耗多少电能？电动机对外做了多少功？若这一过程中，观光车以36km／h的速度沿水平路面匀速行驶，求车在行驶过程中受到的阻力。

22．(6分)用如图所示滑轮组提升重物。人用500N的拉力F，15s内使重为900N的物体匀速上升了3m。不计绳重和摩擦，求：

(1)动滑轮的重；

(2)人拉绳子做功的功率；

(3)滑轮组的机械效率。

21．小明家有一辆小轿车，他发现冬天开车时，汽车的前窗玻璃常常蒙上一层雾气，前方道路看不太清楚。只要打开空调开关，对着玻璃吹暖风，不一会儿玻璃上的雾气就会消失了。请你应用物理知识帮助小明解释雾气的产生及消除过程。

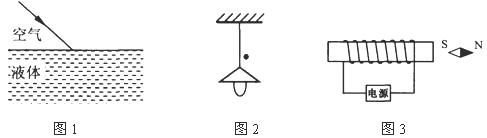

20．根据图3中小磁针静止时的指向，在图中标出通电螺线管的N、S极和电源的正负极。

19．在图2中，画出电灯静止时受力的示意图。
