2．他发现的科学原理使电能的大规模生产成为可能，这位科学家是　　 (　　 )

　 　　 A．英国的焦耳　　 　　 B．丹麦的奥斯特　 　　 C．英国的法拉第　　 D．德国的赫兹

1．下面各例中能用光的直线传播解释的是　　 (　　 )

　 　　 A．彩虹的形成

　 　　 B．日光下树的影子

　 　　 C．戴上老花镜，爷爷才能看清报纸上的字

　 　　 D．在穿衣镜里看见自己身后的书桌

33．(8分)如图所示是小刚同学家的调光灯电路图，灯泡上标有“PZ220一40 W”字样，滑动变阻器的最大阻值为1 210。

　 　　 求：(1)该灯正常发光时的电阻和电流。

　 　　 (2)灯泡两端的最小电压。

　　　 (3)调光灯的功率调节范围(不计温度时灯丝电阻的影响)。

32．(5分)用锅炉将质量为500 kg的水从20℃加热到70℃。

　 　　 (1)水吸收多少热量?

　 　　 (2)这些热量若用焦炭完全燃烧来提供，且焦炭完全燃烧产生的热量仅50%被水吸收，需要焦炭多少千克?[℃　 J／kg]

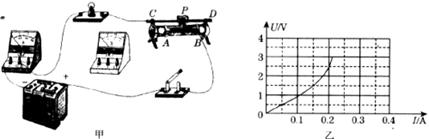

31．如图甲是测“小灯泡功率”的实验电路。电源电压为6 V，小灯泡的额定电压为2．5V。

　 　　 (1)用笔画线代替导线，将甲图中的电压表并联在灯泡两端。(1分)

　 　　 (2)在闭合开关前，滑动变阻器连入电路的阻值应最_________，即滑片P应位于________端(填“A”或“B”)。(2分)

　 　(3)闭合开关后，移动滑片P，小灯泡始终不亮，但电压表有示数，电流表无示数。则电路故障可能是(　　 )。(2分)

　 　　 A．小灯泡开路　　 　　 B．小灯泡短路　 　　　　 C．滑动变阻器开路　　 D．电流表开路

　 　　 (4)实验中，通过移动滑片P，得到了多组对应的电压表和电流表的读数并绘制了图乙所示的U-I图象。由图象信息可知，小灯泡的额定功率是_________W，当加在小灯泡两端的电压为1 V时，小灯泡的电阻为_________。(2分)

　 　　 (5)由欧姆定律可知，在电阻不变时，电流与电压成正比，所画的U-I图象应是一条直线，而实际却不是直线，是因为_______________________________。(1分)

30．小刚为了探究“浮力F的大小与物体排开液体体积V的关系”，选择了6个塑料块(密度大于水)，其体积分别为10 cm³、20 cm³、30cm³、40 cm³、50 cm³、60 cm³。将各塑料块分别挂在弹簧测力计上，记下各塑料块在空气中和完全浸没在水中时弹簧测力计的示数(如下表)。

(1)算出第4次实验时的浮力并填入表中空格处。(1分)

(2)根据表中数据，在图中的坐标纸上画出F-V的图象。(2分)

　　 (3)由数据和图象可知：F与V的关系是：_______________________________。(2分)

　　 (4)分析图象可知，当V=75 cm³时，浮力F=___________N。(2分)

29．如图所示，开关S闭合时，螺线管右端与小磁针相互排斥，在图中标出螺线管的N极和S 极，并标明电源的正、负极(用“+”“－”表示)。(2分)

28．在图中用笔画线代替绳子，按要求绕制滑轮组。要求：用能承受最大拉力为250 N的绳子匀速提起800 N的重物。(2分)

27．画出如图所示凸透镜的入射光线或折射光线。(2分)　

26．生活中的物理学：

　 　　 (1)近视眼应配戴_______透镜(填“凸”或“凹”)制成的眼镜来矫正；

　 　　 (2)吃饭用的筷子属于_______杠杆(填“省力”或“费力”或“等臂”)；

　 　　 (3)“闻其声，知其人”是根据声音的__________判断的。
