26．如图所示，电源电压不变，当开关S₁断开、S₂接通时，电压表示数为4.5V；当开关S₁接通、S₂断开时，电压表示数为3V，则灯L₁、L₂两端电压分别为　　 (　　 )

A．3V和5V　　 　　　　　 B．1.5V和4.5V　　　　　　 C．3V和1.5V　　 D．1.5V和3V

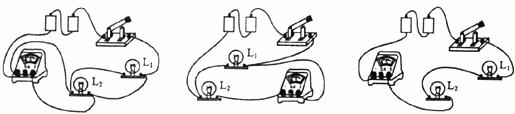

25．如下图所示电路中，哪种接法会烧坏电流表

A　　　　　　　　　　　　　　　　　　　　　　　 B　　　　　　　　　　　　　　　　　　　　　　　 C

24．如图所示电路，以下说法正确的是

A．只接通S₁，灯亮，电铃响　 　　　　　　　　　　　 B．只接通S₂，灯亮，电铃响

　 　C．只断开S₃，灯亮，电铃响　　　　　　　　　　　　　 D．只断开S₁，灯亮，电铃响

23．在如图所示的电路中，正确的电路组成是　　 (　　 )

A　　　　　　　　　　　　　　　　 B　　　　　　　　　　　　　　　　 C　　　　　　　　　　　　　　　　 D

22．如下图所示，闭合开关，两灯都亮不起来，电流表的指针几乎不动，电压表指针有明显偏转，该电路的故障可能是　　 (　　 )

　　 A．电流表坏了或未接通

　　 B．从经灯L₁到b的电路中有断路

　　 C．灯L₂灯丝烧断或灯座未接通

　　 D．电流表和灯L₁、L₂都坏了

21．如下图所示，电源电压为6V，甲、乙灯泡规格相同，当闭合开关S后．两灯都不亮，现用电压表进行检测，量出A、B两点间的电压为0，B、C两点间电压为6V，造成开路原因可能是　 (　　 )

A．电源接触不良　　　　　　　　　　　　　　　　　　　　　 B．开关接触不良

C．乙灯接触不良或灯丝断了　　　　　　　　　　　　　 D．甲灯接触不良或灯丝断了

20．某同学将如图所示的三个灯泡连接在电路里，接线良好，当闭合开关时，三个灯泡都不亮，则　　 (　　 )

　 　A．甲灯泡丝断了　 　　 B．乙灯泡丝断了　　　　 C．丙灯泡丝断了　　 D．都有可能

19．有0-0.6A和0-3A两个量程的电流表，某次测量中用0-0.6A量程，从0-3A量程刻度盘上发现指针正好指在2.3A的刻度线上，则实际电流大小为　　 (　　 )

　 　A．0.43A　　 　　　　　　　 B．0.46A　　 　　　　　　　 C．0.7A　　　　　　　　　　　 D．2.3A

18．下列关于电流表的使用，不正确的是 　　(　　 )

　 　A．电流必须从“+”接线柱流进，从“一”接线柱流出

　 　B．电流表标着“0.6”和“3”的两个接线柱可任意选用

　 　C．电流表必须串联在被测电路中

　 　D．电流表不能直接连到电源的两极

17．在通常情况下，下列各组选项中均属导体的是　　 (　　 )

　 　A．金属、碳棒、人体　　 　　　　　　　　　　　　　　 B．硫酸溶液、铁、玻璃

　 　C．纯水、水银、食盐溶液　　 　　　　　　　　　　　 D．金属、大地、油
