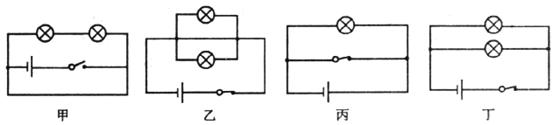

17．在下图所示的四个电路图中，哪一个电路图是正确的　 (　　 )

A．图甲所示的　　 　　 B．图乙所示的　　 　　 C．图丙所示的　　 　　 D．图丁所示的

16．下列电路元件符号表示电动机的是　 (　　 )

A　　　　　　　　　　　　　　　　　　　　 B　　　　　　　　　　　　　　　　 C　　　　　　　　　　　　　　　　 D

15．居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费．科研人员利用“光敏”材料制成“光控开关”--天黑时，自动闭合；天亮时，自动断开。利用“声敏”材料制成“声控开关”--当有人走动发出声音时，自动闭合；无人走动时自动断开，若将这两种开关配合使用，就可以使楼道灯变得“聪明”，则这种“聪明”的电路是　 (　　 )

A　　　　　　　　　　　　　　　　　　　　 B　　　　　　　　　　　　　　　　 C　　　　　　　　　　　　　　　　 D

14．每当节日的夜晚，许多高大的建筑物都要用成千只灯泡装点起来，点亮的灯泡映出建筑物的轮廓，显得美丽、壮观。这些灯泡是　　 (　　 )

A．并联　　 　　　　　　　　　　　　　　　　　　　　　　　　　 B．串联

C．可能是串联，也可能是并联 　　　　　　　　　　 D．无法判断

13．在下图所示的电路中，开关S能同时控制电灯和电铃的正确电路是　 (　　 )

A　　　　　　　　　　　　　　　　　 B　　　　　　　　　　　　　　　　 C　　　　　　　　　　　　　 　　　　　　　 D

12．如图所示，要使电路连接都是正确的，下列关于电表甲、乙、丙的名称和作用以及灯L₁、L₂的连接的是说法正确的是　 (　　 )

　　 A．甲是电流表。测L₁的电流

　　 B．乙是电流表，测L₂的电流

　　 C．丙是电流表，测L₂的电流

　　 D．灯L₁和L₂是串联的

11．如下图所示的电路中，电源电压不变，开关S闭合，灯L₁和L₂都正常发光，一段时间后，其中一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因是 (　 　)

A．灯L₁短路　　 　　　　 B．灯L₂短路　　 　　　　 C．灯L₁开路　　 　　　　 D．灯L₂开路

10．如图所示的电路中，以下说法正确的是　　 (　　 )

　　 A．只接通S₁，灯亮，电铃不响　 　 　　　　　　 B．只接通S₂，灯不亮，电铃响

　　 C．只断开S₁，灯不亮，电铃响　　 　　　　　　　　 D．只断开S₁，灯亮，电铃不响

9．如图所示的电路，开关S₁和S₂同时闭合后，电路中　　 (　　 )

　　 A．两灯都亮　 　　　　　　　　　　　　　　　　　　　　　　 B．两灯都短路

　　 C．灯L₁亮，灯L₂被短路　　 　　　　　　　　　　　　　 D．灯L₂亮，灯L₁被短路

8．串联电路中，如果其中有一只灯泡坏了，其他灯泡______正常工作；并联电路中，如果其中有一只灯泡坏了，其他灯泡_____正常工作；家庭电路中的电灯的连接方式是_________．
