21．在图中画出质地均匀、静止的小球受力的示意图。

20．一质量为6kg的木块漂浮在水面上处于静止状态，露出水面的体积是木块体积的，则木块受到的浮力是________N，木块的密度是_________kg／m³。(取g=10 N／kg)

19．小明同学购买了许多标有“l2 V 0．2 A”字样的小彩灯，他想利用家庭电路的电源供电，使小彩灯亮起来。小明应将不少于_________个小彩灯_________联起来。接在家庭电路中。

18．夏天，海边昼夜之间的温度变化比沙漠地区昼夜之间的温度变化小，这是因为水_________较大。端午节吃棕子时，剥开包裹糯米的叶子，发现糯米变色且有叶的清香，这是一种___________现象。　

17．如图是2008年北京奥运会射击比赛项目的图标，该图标生动地说明运动员要想击中靶心，都要闭上一只眼，然后让另一只眼和枪上的准星、靶心在同一直线上，这是利用了__________的原理；如果枪膛长30 cm，火药在枪膛内对子弹的推力是100 N，子弹离开枪膛后前进了50m，则火药对子弹所做的功是__________J。

16．在如图所示的电路中，两只电流表的规格相同，电流表有两个量程(0-0．6 A和0-3 A)。闭合开关S，电阻R₁与R₂均有电流流过，并且两只电流表的指针偏转角度相同，则R₁与R₂的比值为　　 (　　 )

A．1：4　　 　　　　　　　 B．4：1　　　　　　　　　　　 C．1：5 　　　　　　　　　　 D．5：1

第Ⅱ卷(非选择题　 共40分)

15．如图所示的电路中，电源两端的电压保持不变。闭合开关S，将滑动变阻器的滑片P向左移动，下列说法正确的是　　 (　　 )

　 　　 A．电压表V₁与电压表V₂的不数之和保持不变

　 　　 B．电压表V₁与电流表A的示数之比保持不变

　 　　 C．电流表A的示数增大，电压表V₂的示数减小

　 　　 D．电流表A的示数减小，电压表V₁的示数不变

14．家用电吹风由电动机和电热丝等组成，为了保证电吹风的安全使用，要求；电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作。下列电路中符合要求的是　　 ( 　　)

13．关于家庭电路，下列说法正确的是　 (　　 )

　 　　 A．控制家用电器的开关必须安装在火线上

　 　　 B．电能表是测量总电功率的仪表

　 　　 C．工作的用电器越多，总电阻越大

　 　　 D．空气开关“跳闸”，一定是出现了短路

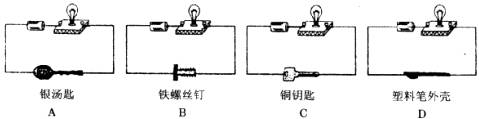

12．如图所示，用导线把灯泡、电池分别和四种物品相连，灯泡一定不发光的是(　　 )
