16．张华同学利用所学知识安装了如下图所示的家庭照明电路，经检查发现有三处错误，它们是__________。(填写字母代号)

15．如下图所示，电源电压为6V，闭合开关S后，发现两灯均不亮，仔细检查发现灯泡L₁的灯丝断了，其他部分均正常，这时若用电压表测量a、b两点间的电压，其示数应为__________V。

14．如下图所示，是一种防盗报警器，当有人踩踏板时报警器通过__________亮来报警。(填“灯1”或“灯2”)

13．根据你所学的电学、磁学知识，完成下列填空：

(1)近年来，我国城乡许多地区进行了供电线路改造，改造的内容之一就是把电线换成更粗的，使它的电阻__________，电流在导线上产生的热量__________。在线路改造时，还把电能表换成额定电流更大的，改造后家庭中可以使用的用电器总功率将__________。

(2)如下图是一只灯泡上的铭牌，这只灯泡的额定电流是__________A，如果将这只灯泡接在额定电压下使用，5h消耗的电能是__________kw·h。

(3)如下图所示，在磁场中悬挂一根导体ab，把它的两端跟灵敏电流表连接起来。闭合开关，当ab在磁场中左右运动时，电流表的指针会发生偏转，这种现象叫__________。在这种现象中，发生的能量转化是__________。

(4)如下图所示，图甲试电笔的笔尖A应该是__________(填“导体”或“绝缘体”)。在图乙和图丙中，正确使用试电笔的是图__________，当用它插入插座的左孔时氖管不亮，插入右孔时氖管发光，则说明火线在插座的__________孔。

(5)手机使用的锂电池上标有“3.6V，900mA·h”则该电池可储存的电能是_______J。

12．在下图所示的电路中，电源电压保持不变，开关S闭合，调节滑动变阻器滑片P的位置，当灯泡L恰好正常发光时，电流表A的示数为0.5A，电压表V的示数为2V，则关于该电路，下述判断正确的是

A．电源电压是2V　　　　 　　　　　　　　　　　　　　　　　

B．灯泡的额定功率是2W

C．若滑片再向右滑动，灯泡有可能被烧毁

D．若滑片再向右滑动，A表示数将减小，V表示数将减小

11．两只不同的灯泡并联接在电源上，电源电压恒定，下列说法错误的是

①较亮灯泡的电压一定较大　　　　　　　　　　　　　　 ②较亮灯泡的实际功率一定较大

③较亮灯泡的电阻一定较大　　　　　　　　　　　　　　 ④较亮灯泡上通过的电流一定较大

A．①③　　 　　　　　　　 B．①④　　 　　　　　　　　 C．②③　　 　　　　 　　　 D．②④

10．下列关于电磁现象的说法中，正确的是

A．通电导体在磁场中的受力方向只与电流方向有关

B．电动机是把电能转化为机械能的机器

C．闭合电路的一部分导体在磁场中运动时，一定产生感应电流

D．电磁铁的磁性强弱只与电流大小有关

9．某精密电子仪器中为了便于调节电路中的电流，其调节部分使用了两个滑动变阻器，如下图所示。已知这两个滑动变阻器是分别用不同的电阻丝绕在相同的绝缘瓷管上制成的，其中R₁的总电阻是200，R₂的总电阻5000。开始时两变阻器都处于最大阻值。下面的几种方法中，能够使电流表指针快而准确地指到要求位置的是

A．先调节R₁，使电流表指针指到要求位置附近，再调节R₂

B．先调节R₂，使电流表指针指到要求位置附近，再调节R₁

C．同时调节R₁和R₂使电流表指针指到要求位置

D．交替、反复调节R₁和R₂，使电流表指针指到要求位置

8．实验室有一种电池，林雨为辨认其正负极，设计了几种方案，如下图所示。其中不可以判断的是

　　　 A　　　　　　　　　　 B　　　　　　　　　 C　　　　　　　　　 D

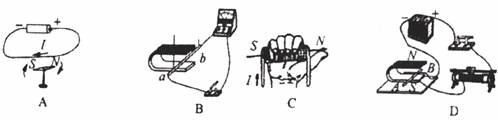

7．下图所示是四幅实验装置图，所反映的原理对发电机的发明有直接影响的是
