7．如下图所示，是电压表的负接线柱引出的导线头，开关S闭合后，接b时，电压表的示数是6V；接d时，电压表的示数为1.5V，则接c时，电压表的示数为________V，则灯L₁两端电压为_______V，灯L₂两端电压为_______V．

6．如下图所示，V₁的示数为6V，V₂的示数为2V，则电源总电压为___________．

5．如图所示，闭合S后，电压表V₁和V₂的示数之比为1：4，已知V₁的示数为2V，则灯L₁两端电压是________V，电源电压是________V．

4．小华在按如图甲所示电路测灯泡L的电流，在闭合开关S时，发现电流的指针偏转如图乙所示，于是，他立即断开开关，则测量时产生这种现象的原因可能是________；为了能完成本次实验，应采取的措施是_____________．

3．电子手表中的电流约为1.5×10^－6mA，合___________A，合__________A。

2．如图所示，V₁测量________两端的电压，V₂测量________两端的电压，V₃测量________两端的电压，其中电压表V₁、V₂和V₃的示数分别为U₁、U₂和U₃，则三个电表示数之间存在的关系式是___________________．

1．如图所示，若开关S、S₁闭合，S₂断开，能发光的灯是_________，电压表所测的是______两端的电压；若开关S、S₂闭合，S₁断开，那么能发光的灯是________，电压表所测的是________的两端电压；若开关S、S₁、S₂都闭合，那么能发光的是________，电压表所测的是________两端的电压．

22．在图所示的电路中．电源电压保持不变，电阻R₁的阻值为20欧。闭合电键S，电流表A₁的示数为0.3安，电流表A₂的示数为0.2安。求：

(1)电源电压U。

(2)电阻R₂的阻值。

(3)通电10秒，电流通过电阻R₂做的功W₂。

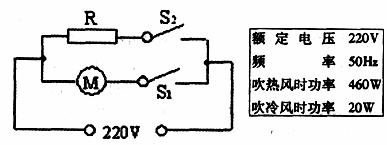

21．小红学了电路知识之后。对电路很有兴趣。看到家里的电吹风，便把它拆开来研究，并画出了如下电路图(为电吹风中带动风扇的电动机)。她认为当只闭合开关S₁时，电吹风吹冷风；当S₁和S₂都闭合时，电吹风吹热风。小芬看了她画的电路图觉得有问题：如果仅闭合S₁，会出现电热丝R工作而电动机不工作的现象，从而使电吹风的塑料外壳过热造成损坏。小芬认为只要把其中一个开关移到干路上，就能做到电热丝R工作时，电动机就一定在工作，从而保证塑料外壳不会因操作失误而损坏。请分析回答下列问题：

(1)你认为小芬应该把开关_________移到干路上，才能符合安全要求。

(2)请根据电吹风铭牌上提供的有关数据，计算当电吹风正常工作并且吹热风时，1分钟消耗多少电能?电热丝R的电功率为多大?通过电热丝R的电流为多大?

20．小红同学在学习了欧姆定律后，想到用电流表和电压表测定一只定值电阻的阻值，在实验之前她想到了减小误差的问题，于是决定多测量几次求出平均值，作为测量结果，可是在实验时发现没有变阻器，非常着急。现在你能否想出两种不同的方法替小红解决这个问题?写出你所用的方法。

方法一：

方法二：
