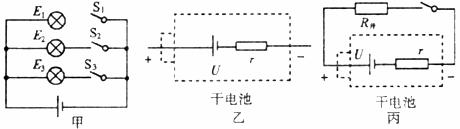

19．小明做了以下电学实验：如图甲所示，将三个完全相同的小灯泡并联接在由于电池组成的电源两端，闭合开关S₁，灯泡E₁发光，再依次闭合S₂和S₃，灯泡E₁逐渐变暗。小明对此现象进行了分析，灯泡变暗说明灯泡两端电压减小了，减小的电压由谁分担了呢?小明猜想这个干电池内部可能也有电阻，干电池相当于一个电压U恒定的理想电源与一个电阻r的组合(如图乙)，实验电路相当于并联的灯泡的总电阻R并与干电池内部电阻串联(如图丙)，关联部分总电阻R_并变化时，干电池两端的电压也会发生变化。

我们假设他的猜想是正确的，请你从以下提供的器材中选择所需器材，设计一个电路测出这个干电池的电阻r，(提示：不能直接测干电池内部电阻，两端的电压Ur与理想电源的电压U)

器材：电流表、电压表、滑动变阻器各1只，已知阻值的定值电阻两只(阻值不同)待测干电池l个，开关若干，导线若干．要求：

(1)画出电路图(设计的电路连接好后，只能通过开关改变电路连接情况)；

(2)写出干电池内部电阻r的表达式并说明表达式中各物理量的含义．

18．如下图所示电路，已知电流表的量程为0-0.6A，电压表的量程为0-3V，定值电阻R₂阻值为10，滑动变阻器R₁的最大阻值为50，电源电压为6V．开关S闭合后，在滑动变阻器滑片滑动过程中，保证电流表、电压表不被烧坏的情况下　　 (　　 )

　 　A．滑动变阻器滑片允许滑到最左端

　 　B．电压表最小示数是1V

　　 C．电路中允许通过的最大电流是0.6A

　　 D．电流表先达到最大量程

17．如图所示，为接入闭合电路中阻值不同的两个电阻的电流随电压变化的I-U图象，从图中可知　　 (　　 )

A．R_l>R₂

　 　B．R₁、R₂串联后，总电阻I-U图线在区域Ⅱ内

　 　C．R₁、R₂并联后，总电阻I-U图线在区域Ⅲ内

　 　D．R₁、R₂并联后，总电阻I-U图线在区域Ⅰ内

16．小明家的屋顶上有一水池，他设计了一种自动测量水池内水位高低的装置，如图所示，R是滑动变阻器，它的金属滑片是杠杆的一端，从水位表(由电流表改装而成)指针所指的刻度，就可知道水池内水位的高低．下列说法中错误的是　　 (　　 )

　　 A．改装电流表的刻度盘时，电流表读数越大的刻度表示水位越高的数字

　　 B．AB应是金属杆

　　 C．AB与浮标的连接可用软绳

　　 D．R’在电路中起保护作用

15．如下图所示，滑动变阻器R₁最大值为300，电阻R₂的阻值是200，电源电压为20V保持不变．当滑动变阻器的滑片P由向b移动时，电压表的示数变化范围是　 (　　 )

A．0-20V　　 　　　　　 B．8-20V　　 　　　　　　 C．0-8V 　　　　　　　　　 D．6-20V

14．下图所示电路中，当开关S闭合，甲、乙两表是电压表时，示数之比U_甲：U_乙=3：2；当开关S断开，甲、乙两表都是电流表时，则两表的示数之比I_甲：I_乙为　　 (　　 )

A．2：1　 　　　　　　　　 B．3：1 　　　　　　　　　 C．2：3 　　　　　　　　　　 D　 l：3

13．在图所示的电路中，闭合开关S，当滑动变阻器的滑片P向右移动时，电压表、电流表示数的变化情况是　　 ( 　　)

A．电压表、电流表示数均变大　　 　　　　　　　 B．电压表、电流表示数均变小

C．电压表示数变大，电流表示数变小　 　　　　 D．电压表示数变小，电流表示数变大

12．如下图所示，是小明同学用伏安法测定灯泡电阻的电路图，当他闭合开关S时，发现电流表的示数为零，而电压表的示数不为零，出现这种故障的原因可能是　　 (　　 )

　　 A．灯泡L短路　　 　　　 B．开关S接触不良　 　 C．灯泡L断路　　 　　　 D．变阻器R断路

11．如下图所示，是某同学设计的用电压表测灯泡两端的电压和用电流表测电流的电路，当开关S闭合后，下列判断正确的是　　　 (　　 )

　　 A．灯泡不亮　 　　　　　　　　　　　　　　　　　　　　　　 B．电流表不会烧坏

　　 C．电压表会烧坏　　 　　　　　　　　　　　　　　　　　　 D．电流表和电压表都会烧坏

10．下图是滑动变阻器接入电路的示意图，其中移动滑片不能改变接入电路电阻的是　 (　　 )

A　　　　　　　　　　　　　 B　　　　　　　　　　　　　　　　　　　　 C　　　　　　　　　　　　　　　　 D
