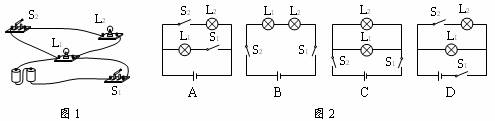

12．与图1所示实验电路相对应的电路图是图2中的(　　 )

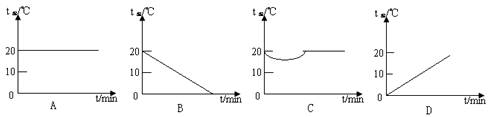

11．当室内温度为20℃时，用浸有少量酒精的棉花裹在温度计的玻璃泡上，随着酒精的迅速蒸发，下图中哪幅图基本反映了温度计的读数随时间的变化 (　　 )

10．小张家的卫生间按如下图所示的电路安装了照明灯和换气扇，它们(　　 )

A．只能各自独立工作，而不能同时工作

B．只能同时工作，而不能各自独立工作

C．工作时通过的电流一定相等

D．工作时两端的电压一定相等

9．关于物体内能，下列说法正确的是(　　 )

A．同一物体温度降低，它的内能一定减少

B．热传递是改变物体内能唯一的方法

C．温度为0℃的物体没有内能

D．温度相等的1kg水和1g水内能相同

8．教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温。为了保证灯泡不被烧坏，要求：带动风扇的电动机启动后，灯泡才能发光；风扇不转，灯泡不能发光。则在如下图所示的四个电路图中符合要求的是(　 　　)

7．下列现象中，通过热传递改变物体内能的是：(　 　)

A．两手相互摩擦，手发热　　　　　　　　　　　　　　 B．用火炉烧水，水的温度升高

C．用锯锯木头，锯条发热　　　　　　　　　　　　　　 D．用砂轮磨菜刀，菜刀的温度

6．我们做电学实验时应学会检查和排除电路故障，如图是一位同学研究串联电路电流、电压特点的电路图。当闭合开关时，L₁亮，L₂不亮，电流表和电压表均有示数，故障的原因可能是(　 　)

A．L₁短路　　　 　　　 B．L₂短路　　　 　　　 C．L₁断路　　　 　　　 D．L₂断路

5．在透明塑料袋中滴入几滴酒精，将袋挤瘪，排尽袋中空气后把口扎紧，然后放入80℃以上的热水中，过一会儿，塑料袋鼓起；从热水中拿出塑料袋，过一会儿(　　 )

　　 A．塑料袋仍然鼓起，其中的酒精液化了

　　 B．塑料袋仍然鼓起，其中的酒精汽化了

　　 C．塑料袋又瘪了，其中的酒精汽化了

D．塑料袋又瘪了，其中的酒精液化了

4．摩托车上的热机工作时提供动力的是(　　 )

A．吸气冲程　 　　　　　　 B．压缩冲程　 　　　　　 C．做功冲程　 　　　　　 D．排气冲程

3．如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中正确的是( 　)

A．I_a＝I_d B．I_a＜I_b 　　　　　　　　　　 C．I_b＞I_c 　　　　　　　　　　　　 D．I_c＝ I_d
