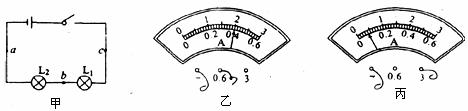

4．(4分)某同学用一只有0-0．6A和0-3A两个量程的电流表研究图甲中通过a点、b点、c点的电流大小关系。

(1)当把电流表接入a点时，闭合开关，发现电流表的指针反向偏转，其出现故障的原因是___________；解决的方法是___________。

(2)故障排除后，电流表在a点、c点时指针指的位置如图乙所示，电流表接在b点时指针指的位置如图丙所示，请将电流表的凑数填入表格内。

(3)比较由(2)得出的实验数据，你得出的结论是___________。

3．(3分)在做“观察凸透镜成像”实验时，应把蜡烛、凸透镜、光屏放在一条直线上，点燃蜡烛，并调整凸透镜和光屏，使它们和烛焰的中心大致在同一高度，这样做的目的是：___________。适当调节凸透镜和光屏的位置，观察到光屏上出现清晰的倒立、缩小的烛焰像，这时测得蜡烛到凸透镜的距离u与凸透镜焦距f的大小关系是___________，根据这个原理制成的仪器是___________。

2．(4分)如图所示是陈涛同学探究光的反射规律的实验。他进行了下面的操作：

(1)如图甲所示，让一束光贴着纸板沿某一个角度射到O点，经平面镜的反射，沿另一个方向射出；改变光束的入射方向，使∠i减小，这时∠r跟着减小，使∠i增大，这时∠r跟着增大，∠i总是___________∠r，说明___________。

(2)如图乙所示，把半面纸板NOF向前折或向后折，这时，在NOF上看不到___________，说明___________。

1．(3分)相信你一定做过或看到过这样的实验：将录音机的喇叭卸下来(它与录音机之间的连线没有损坏后，在喇叭上撒一些很小的泡沫粒，放响录音机可以看到泡沫塑料会___________；若把录音机的音量开关开大，这时还会看到___________，这说明发声体的___________越大，响度越大。

4．在图中，按要求组成电路图，元件位置不要移动。要求，只闭合开关S₁时，电灯发光，电铃不发声；只闭合开关S₂时，电灯发光，同时电铃发声。

3．根据入射光线和折射光线，在图的虚线框内画出适当类型的透镜。

2．如图所示，A′O′是AO在平面镜的像，画出平面镜的位置来。

1．为了研究水的沸腾，小文观察了水在加热过程中温度随加热时间的变化情况，并记录了有关现象和数据：

请根据记录的数撼在图中先描点，再用平滑的曲线画出水的沸腾图像。

13．某种昆虫靠翅的振动发声．如果这种昆虫的翅在2s内做了700次振动，频率是_____________Hz。

12．小明的爷爷和爸爸都是老花眼，爷爷的老花眼更重一些，小明的妈妈是近视眼。他们用的三副眼镜都放在报纸上，如图所示。现在爸爸要看书，让小明把眼镜递给他，小明应该拿图_____________中的哪一副。
