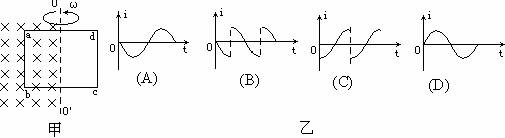

5．如图(甲)所示，单匝矩形线圈的一半放在具有理想边界的匀强磁场中，线圈轴线OO’与磁场边界重合。线圈按图示方向匀速转动。若从图示位置开始计时，并规定电流方向沿a→b→c→d→a为正方向，则线圈内感应电流随时间变化的图像是下图(乙)中的哪一个？

4．如图所示，在两根平行长直导线M、N中，通入同方向同大小的电流，导线框abcd和两导线在同一平面内，线框沿着与两导线垂直的方向，自右向左在两导线间匀速移动，在移动过程中，线框中感应电流的方向为

(A)沿abcda不变　　　　　　 　　　　　　　　　　　　 (B)沿adcba不变

(C)由abcda变成adcba　　　 　　　　　　　　　　　　 (D)由adcba变成abcda

3．材料、粗细相同，长度不同的电阻丝做成ab、cd、ef三种形状的导线，分别放在电阻可忽略的光滑金属导轨上，并与导轨垂直，如图所示，匀强磁场方向垂直导轨平面向内，外力使导线水平向右做匀速运动，且每次外力所做功的功率相同，已知三根导线在导轨间的长度关系是L_ab＜L_cd＜L_ef，则

(A)　 ab运动速度最大

(B)ef运动速度最大

(C)因三根导线切割磁感线的有效长度相同，故它们产生的感应电动势相同

(D)三根导线每秒产生的热量相同

2．如图所示，平行金属导轨间距为d，一端跨接一阻值为R的电阻，匀强磁场磁感强度为B，方向垂直轨道所在平面，一根长直金属棒与轨道成60°角放置，当金属棒以垂直棒的恒定速度v沿金属轨道滑行时，电阻R中的电流大小为________，方向为________(不计轨道与棒的电阻)。

1．如图所示，矩形线框abcd的ad和bc的中点M、N之间连接一电压表，整个装置处于匀强磁场中，磁场的方向与线框平面垂直，当线框向右匀速平动时，以下说法正确的是

(A)穿过线框的磁通量不变化，MN间无感应电动势

(B)MN这段导体做切割磁力线运动，MN间有电势差

(C)MN间有电势差，所以电压表有读数

(D)因为无电流通过电压表，所以电压表无读数

12．用伏安法测定两节干电池组成的电源的电动势ε和内电阻r。实验中共测出五组数据，如下表所示：

(1)将图中所给的器材连接成测量ε、r的电路，并用箭头标出电键闭合前滑动变阻器滑动触头的位置。

(2)在图中作U－I图线，根据图线求出：电动势ε＝________V，内电阻r＝________。

(3)若考虑电流表、电压表内阻对测量结果的影响，则ε_测________ε_真。

11．用电流表和电压表测电池的电动势和内电阻用一只电流表和一只电压表测电池的电动势和内电阻的实验电路，有如图所示的甲、乙两种，采用甲图测定ε 和r时产生的系统误差主要是由于________。采用乙图测定ε和r是产生的系统误差，主要是由于________。为减少上述系统误差，当RR_V时，应采用________电路。

10．如图所示电路用来测定电池组的电动势和内电阻。其中V为电压表(其电阻足够大)，定值电阻R=7.0Ω。在电键未接通时，V的读数为6.0V；接通电键后，V的读数变为5.6V。那么，电池组的电动势和内电阻分别等于

(A)6.0V，0.5Ω　 (B)6.0V，1.25Ω　 (C)5.6V，1.25Ω　 (D)5.6V，0.5Ω

9．如图所示，电阻R₁＝8Ω，电动机绕组电阻R₀＝2Ω，当电键K断开时，电阻R₁消耗的电功率是2.88W；当电键闭合时，电阻R₁消耗的电功率是2W，若电源的电动势为6V。求：电键闭合时，电动机输出的机械功率。

8．如图所示，图线AB是电路的路端电压随电流变化的关系图线. OM是同一电源向固定电阻R供电时，R两端的电压电变化的图线，由图求：

(1)　　 R的阻值；(2)在交点C处表示电源的输出功率；

(3)在C点，电源内部消耗的电功率；(4)电源的最大输出功率。
