22．I(8分)在利用电磁打点计时器(所用电源的频率为50Hz)“验证机械能守恒定律”的实验中：

(1)某同学用图甲所示的装置进行实验，得到如图乙所示的纸带，把一个点(初速度为零)记作O点，测出点O、A间的距离为68.97cm，点A、C间的距离为15.24cm，点C、E间的距离为16.76cm，已知当地的重力加速度为9.80m/s²，重锤的质量为1.00kg，则打点计时器在打O点到C点的这段时间内，重锤动能的增加量为　　 J(保留三位有效数字)，重力势能的减少量为　　　　 J(保留三位有效数字)

(2)利用这个装置还可以测量出重锤下落的加速度a=　　　 m/s²；

(3)在实验中发现，重锤减小的重力势能总大于重锤增大的动能，其原因主要是因为在重锤带着纸带下落的过程中存在着阻力的作用，用题目中的相关数据可以求出重锤下落过程中受到的平均阻力大小为　　　 N。

II．(10分)有一个小灯炮上标有“4V 2W”的字样，现在要用伏安法测量这个灯泡的I-U图象。现有下列器材供选用：

A．电压表(0-5V，内阻10kΩ)

B．电压表(0-10V，内阻20kΩ)

C．电流表(0-0.3A，内阻1Ω)

D．电流表(0-0.6A，内阻0.4Ω)

E．滑动变阻器(10Ω，2A)

F．学生电源(直流6V)，还有开关、导线

(1)实验中所用电压表应选___________，电流表应选用__________(用序号字母表示)

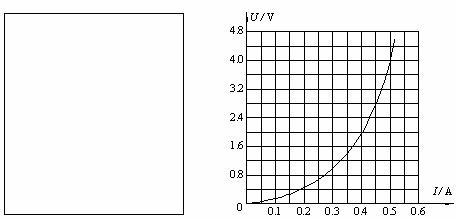

(3)某同学通过实验得到的数据画出了该小灯泡的伏安特性曲线(如图所示)，若直接用电动势为3V、内阻为2.5Ω的电源给该小灯泡供电，则该小灯泡的实际功率是__________W。

21．如下图所示，在真空室中有一水平放置的不带电平行板电容器，板间距离为d，电容为C，上板B接地。现有大量质量均为m、带电量均为q的小油滴，以相同的初速度持续不断地从两板正中间沿图中虚线所示方向射入，第一滴油滴正好落到下板A的正中央P点。如果能落到A板的油滴仅有N滴，且第N+1滴油滴刚好能飞离电场，假定落到A板的油滴的电量能被板全部吸收，不考虑油滴间的相互作用，重力加速度为g，则　　　　　　　 (　　 )

A．落到A板的油滴数

B．落到A板的油滴数

C．第N+1滴油滴通过电场的整个过程所增加的动能等于

D．第N+1滴油滴通过电场的整个过程所减少的机械能等于　　

第Ⅱ卷(非选择题，共174分)

20．下列说法正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．机械能全部变成内能是不可能的

　　　 B．当分子间距r大于10 ^{– 10m}时，分子势能随r的增大而增大

　　　 C．根据热力学第二定律可知，热量也可能从低温物体传到高温物体

　　　 D．从单一热源吸收的热量全部变成功是可能的

19．如下图所示，由相同绝缘材料组成的斜面AB和水平面BC，质量为m的小滑块由A静止开始释放，它运动到C点时的速度为v₁(v₁≠0)，最大水平位移S₁；现给小浮滑块带上正电荷，并在空间施加竖直向下的匀强电场，仍让滑块由A静止开始释放，它运动到C点时的速度为v₂，最大水平位移为S₂，忽略在B点因碰撞而损失的能量，水平面足够长，以下判断正确的是　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．v₁<v₂，　　　　　　　 B．v₁≥v₂ 　　　　　　　　 C．S₁≠S₂ DS₁=S₂

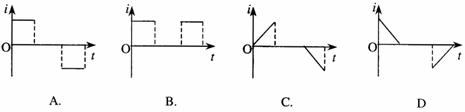

18．如下图所示，两平行的虚线间的区域内存在着有界匀强磁场，有一较小的三角形线框abc的ab边与磁场边界平行，现使此线框向右匀速穿过磁场区域，运动过程中始终保持速度方向与ab边垂直。则下列各图中哪一个可以定性地表示线框在进入磁场的过程中感应电流随时间变化的规律　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

17．如下图所示，从点光源S发出的一细束白光以一定的角度入射到三棱镜的表面，经过三棱镜的折射后发生色散现象，在光屏的ab间形成一条彩色光带。下面的说法中正确的是

　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

A．a侧是红色光，b侧是紫色光

B．在真空中a侧光的波长小于b侧光的波长

C．三棱镜对a侧光的折射率大于对b侧光的折射率

D．在三棱镜中a侧光的传播速率大于b侧光的传播速率

16．一列简谐横波沿x轴传播。t=0时刻的波形如下图所示，质点A与质点B相距1m，A点的振动速度沿y轴正方向；t=0.02s时，质点A第一次到达正向最大位移处。由此可知 (　 )

　　　 A．此波的传播速度为25m/s

　　　 B．此波沿x轴正方向传播

　　　 C．从t=0时起，经过0.04s，质点A沿波传播方向迁移了1m

　　　 D．在t=0.04s时，质点B处在平衡位置，速度沿y轴正方向

15．我国发射的探月卫星“嫦娥1号”的环月工作轨道是圆形的，离月球表面200km，若“嫦娥1号”贴近月球表面飞行。已知月球的质量约为地球质量的1/81，月球的半径约为地球半径的1/4，地球上的第一宇宙速度约为7.9km/s，则该“嫦娥1号”绕月运行的速率约为　　　　　　　　　　　　　　　　

　　　 A．0.4km/s　　　　　　　 B．1.8km/s　　　　　　　 C．11km/s　　　　　　　 D．36km/s

14．以下几个原子核反应中，X代表α粒子的反应式是　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．He+Be→C+X　　　　　　　　　　　　　　 B．Th→Pa+X

　　　 C．H+H→n+X　　　　　　　　　　　　　　　　　 D．P→Si+X

25．(20分)

　　 如图所示，光滑水平面上有一长木板，长木板的上表面也是水平光滑的，右端用细绳拴在墙上，左端上部固定一轻质弹簧．质量为m的铁球以某一初速度在木板的表面上向左匀 速运动．铁球与弹簧刚接触时绳子绷紧，小球的速度仍与初速度相同，弹簧被压缩后，铁球的速度逐渐减小．当速度减小到初速度的一半时，弹簧的弹性势能为E，此时细绳恰好被拉断(不考虑这一过程中的能量损失)，此后木板开始向左运动．求：

　　 (1)铁球开始运动时的初速度；

　　 (2)若木板的质量为M，木板开始运动后弹簧的最大弹性势能；

　　 (3)为使木板获得的动能最大，木板的质量M’应为？
