19．一列简谐横波沿x轴正向传播，振幅为2 cm，已知在时刻相距3m的两质点a、b的位移都是1 cm，但运动方向相反，其中a质点沿y轴负向，如图所示，则　　　 (　　 )

A．a、b两质点的平衡位置间的距离为半波长的奇数倍

　　　 B．时刻a、b两质点的加速度不相同

　　　 C．a质点速度最大时，b质点速度为零

　　　 D．当b质点的位移为时，a质点的位移为负

18．如下图所示，A，B，C，D为匀强电场中相邻的四个等势面，一个电子垂直经过等势面D时的动能为20eV，经过等势面C时的电势能为－10eV，到达等势面B时的速度恰好为零。已知相邻等势面间的距离均为2cm，不计电子的重力，下列说法正确的是　　　　　　　　　 (　　 )

　　　 A．电子在B等势面上时具有的电势能为－20eV

　　　 B．匀强电场的场强大小为5V/m

　　　 C．电子再次经过等势面D时，电势能为－20eV

　　　 D．电子的运动是匀变速曲线运动

17．如下图所示为理想变压器原线圈所接正弦交流电源两端的电压一时间图象。原、副线圈匝数比，串联在原线圈电路中交流电流表的示数为1A，则　　　 (　　 )

　　　 A．变压器原线圈所接交流电压的有效值为440V

　　　 B．变压器的输出端交变电流的频率为

　　　 C．变压器输出端所接电压表的示数为V

　　　 D．变压器的输出功率为

16．如下图所示电路中，电源电动势为E，内电阻为r，R₁、R₂为定值电阻，R₃为可变电阻，C为电容器．在可变电阻R₃由较小逐渐变大的过程中　　　　　　　　　　 (　　 )

　　　 A．电容器被放电

　　　 B．流过R₂的电流方向是由a到b

　　　 C．电容器的带电量在逐渐增大

　　　 D．电源内部消耗的功率变大

15．如下图所示，A、B是两个相同的小灯泡，L是一个自感系数相当大的线圈，线圈直流电阻与定值电阻R的阻值相同。关于这个电路的以下说法中正确的是　 　　　　　 (　　 )

　　　 A．开关S闭合瞬间，A、B两灯亮度相同

　　　 B．开关S闭合，B灯比A灯先亮

　　　 C．开关S闭合，电路达到稳定后，断开开关S时， A、B两灯同时熄灭

　　　 D．开关S闭合，电路达到稳定后，断开开关S时，B灯立即熄灭，A灯稍迟熄灭

14．对-定质量的理想气体，下列说法正确的是　 　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．在压强不断增大的过程中，气体对外界可能做功

　　　 B．在温度升高的过程中，外界一定对气体做功

　　　 C．在体积不断增大的过程中，内能一定增大

　　　 D．内能不变时，一定与外界没有发生热量的交换

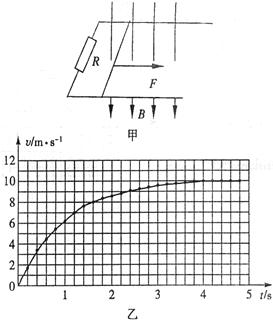

16．如图甲所示，固定在水平桌面上的两条平行光滑导轨间的距离L=1m，质量m=1kg的光滑导体棒放在导轨上，导轨左端与阻值R=4Ω的电阻相连，导轨及导体棒的电阻均不计。导轨所在位置有磁感应强度B=2T的匀强磁场，磁场的方向垂直导轨平面向下，现在给导体棒施加一个水平向右的恒定拉力F，并每隔0.2s测量一次导体棒的速度，乙图是根据所测数据描绘出导体棒的v-t图象。设导轨足够长，求：

　 (1)力F的大小。

　 (2)t=1.6s时，导体棒的加速度。

　 (3)估算从0到1.6s内电阻R上产生的热量。

15．如图，P、Q为水平面内平行放置的光滑金属长直导轨，间距为L=30cm，处在竖直向下、磁感应强度大小为B=10T的匀强磁场中。一导体杆ef垂直于P、Q放在导轨上，在外力作用下向左以v＝8m/s做匀速直线运动。现有一质量为m＝0.64Kg、每边电阻为r＝10Ω、边长为s＝20cm的正方形金属框abcd用一个插销拴着，固定置于竖直平面内，两顶点a、b通过细导线与导轨相连，磁感应强度大小也为B=10T的匀强磁场垂直金属框向里，不计其余电阻和细导线对a、b点的作用力，g＝10m/s² 求：

　 (1)通过ab边的电流I_ab

　 (2)导体杆ef所受外力F的大小；

　 (3)通过计算说明，拔掉插销后，金属框abcd处于什么运动状态？

14．一列向右传播的简谐横波，某时刻的波形如图所示，波速为0.6m/s，P点的横坐标x=0.96m，从图示时刻开始计时，此时波刚好传到C点。

　 (1)此时刻质点A的运动方向和质点B的加速度方向是怎样的？

　 (2)经过多少时间P点第二次达到波峰？

　 (3)画出P质点开始振动后的一个周期内的振动图象。

13．某小型实验水电站输出功率是38kW，输电线路总电阻是6Ω。

　 (1)若采用380V输电，求输电线路损耗的功率。

　 (2)若改用5000高压输电，求输电线路损耗的功率。

　 (3)若改用5000高压输电，到用户端再利用n₁：n₂＝22：1的变压器降压，求用户得到的电压。
