26．图16中，站在地面上的人用较小的力通过滑轮组将重物提起来，请画出滑轮组的绕线。

25．如图15，试画出缝纫机脚踏板所受动力、阻力的力臂。

24．如图14所示，电源电压保持不变，R₁为一热敏电阻，其阻值随温度的降低而增大．现往R₁上擦一些酒精后，热敏电阻的温度________(升高／降低)，电流表的读数__________(变大／变小)。

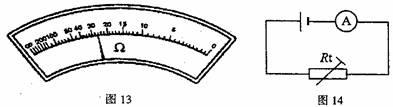

23．如图13所示，这是一个电表的表盘，也许你没有见过，但根据已

　　 学知识可知，该电表使用前也需校零、观察并明确_________和

　　 ________；使用该表所测量的物理量是_____________，图中示数是______________.

22．如图12所示电路中，电源电压适当，要使电铃和电灯同时有电流

　　 通过，应断开开关________，闭合开关_____。

21．常见汽车的动力机械是内燃机。从能量转化的角度来看，内燃机是把内能转化为

　　 _______能的机器。内燃机的效率较低，它在工作过程中，能量大部分以________能的

　　 形式耗散掉。

20．天然气是一种清洁能源。0．5m³的天然气完全燃烧能放出__________J的热量。(天然气的热值取7．1×10⁷J／m³)

19．白天，太阳能热水器中水的温度升高．水的内能________(选填“减少”、“不变”或“增加”)，这是通过_________的方法改变了它的内能。

18．图11是玩弹弓的情景．经验表明，橡皮筋拉得越长，同样的“子弹”射得越远，这说明橡皮筋的弹性势能与________有关；若橡皮筋被拉的长度相同，而所用“子弹”的质量不同，则质量大的“子弹”射出的距离较小，原因是质量大的”子弹”刚射出时的_________小．

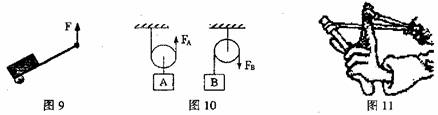

17．如图l0所示，物体A和B所受重力都为120N，滑轮重力不计。当分别用力匀速提升物

体A和B时，F_A为________N，F_B为_______N。
