24、家用饮水机是一种常见的加热电器，其中R₁是加热电阻，R₂是限流电阻，S是温控开关。当S接a时，加热电阻R₁被接入电路，饮水机正常工作，将水迅速加热。当水温达到一定温度时，开关S自动切换到b，饮水机处于保温状态。请按上述要求在图中完成家用饮水机的电路图.(请将电路连接完整)

23、小明在家里安装一盏照明灯和插座，上面的图是他设计的电路，请你帮他在图中的虚线框内填入开关和电灯的符号。小明安装完毕，闭合开关，电灯不亮。用试电笔分别测试电灯两接线处和插座的两孔时，试电笔的氖管都不发光，则电路的故障为　　　 　　线断路。(选填：“火”或“零”)

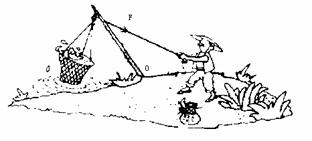

22、画出渔翁用力拉起鱼网时拉力F的力臂。

21、养鸡场有一台电热孵卵器，其电阻为110Ω，在额定电压下工作，通过孵卵器的电流是2A ，那么该孵卵器的电功率是　　　　　 W，10s产生的热量为______J。

20、小明家新买了一个自动电饭锅，铭牌上部分数据如右图所示，此电饭锅正常工作时的电压是　　　　 V，电流是　　 A，电阻是

　　　　　 Ω。

19、电能表是用来测量________的仪表。小红所在的学校有40W电灯125盏，如果每天晚自习课后能及时关灯，平均每天每盏灯少开灯0.5h ，每月(按22天计)可节约电能________kW·h。

18．在一般情况下，对人体安全的电压是不高于　　　　　 V。人体皮肤在潮湿时的电阻比干燥时的电阻________，在接触一定电压时，通过人体的电流会________，所以不要用湿手拨动开关．

17、普通汽车的动力机械是内燃机。从能量转化的角度来看，内燃机是把内能转化为

　　　 能的机器。内燃机的效率较低，它在工作过程中，总能量的大半以　　　 能的形式散失掉。

16、导体的电阻表示导体对　　 的阻碍作用，某导体两端加2V电压时，通过的电流为0．5A，则这段导体的电阻为_______Ω．要使通过该导体的电流变为1A，应在该导体两端加_______V电压．当该导体两端的电压为3V时，该导体所消耗的电功率为_______W．

15、小明同学用如图电路探究“一段电路中电流跟电阻的关系”。在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是

A. 保持变阻器滑片不动 　　　　　B. 将变阻器滑片适当向右移动

C. 将变阻器滑片适当向左移动 　　D .将电池个数增加
