25．在做测电阻的实验中，电源电压保持6V不变．

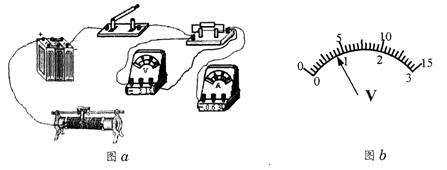

(1)图a是小明实验时的电路(电路未连完整)，请你完成电路连接；

(2)实验中，小明检查电路迎接正确，合上开关，将滑动变阻器的滑片调到某一位置时，电压表示数

为______V(图b)，观察电流表示数为0.40A，则待测电阻值为______Ω．

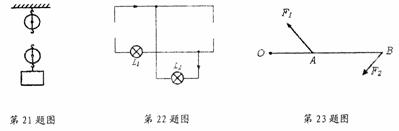

24．人的前臂可看作一个杠杆，当用手斜向上拉弹簧时，肘关节O是支点，肌肉收缩产生动力F₁作用

在A点，阻力F₂作用在B点，试在图中分别画出F₁和F₂的力臂L₁和L₂．

23．如图所示，试将电池组和开关符号填入电路的空缺处，使电灯L₁、L₂能同时发光。

22．用如图所示的滑轮组来提升重物，请在图中画出最省力的绳子绕法．

21．如图，当滑片P在某两点间滑动时，电流表的示数变化为1.5A到2A之

间，电压表的示数变化为6V到2V之间，则电源电压是　　　　 V, R₁的

阻值是　　　　 Ω．

20．小明乐意参加社区服务活动，帮助邻居张奶奶将一袋10kg的米匀速

背上12m高的五楼，上楼共用时2min．在此过程中，小明对米做

了___________J的功，做功的功率为____________w． (g取10N／kg)

19．通过定值电阻甲和乙的电流与电压关系如图所示，则乙的电阻值

为______；将甲和乙并一联后接在电压为3.0V的电源两端，

则干路中的电流为____________A．

18．物理学研究成果在军事上有着非常广泛的应用.有一种称为石墨炸弹的武器在战争时被用来破坏敌方的供电设施.这种炸弹不会造成人员伤亡，而是在空中散布大量极细的石墨絮状物，这些石墨絮状物

是　　　 (填“导体”或“绝缘体”)飘落到供电设备上会造成　　　　　 (选填“断路”或“短路”)，从而使供电系统瘫痪.

17．如图示的起瓶器，它属于　　　 杠杆(填“省力”或“费力”)，　

它的支点是　　　　 (填A、B 、C或D)；若沿竖直方向用力开

启瓶盖，在图中　　　　 点用力最小(填A、B 、C或D)．　

16．苏州属沿海地区，与内陆地区相比，早晚的气温变化较_______(选填“大”或“小”)，主要是因为海水的_____________比陆地大而造成的．
