7．如图4所示，电源电压一定。关于电路的工作情况，下列说法正确的是

　A．只闭合S₁时，两只灯泡是串联的

　B．若先闭合S₁，再闭合S₂，电压表读数不变、电流表读数变大

　C．若电压表和电流表位置对调，闭合S₁ 、S₂后，则两表都被烧坏

D．若灯L₁被短路，闭合S₁ 、S₂后，则灯L₁不亮，灯L₂亮，电流表损坏

6．节日期间需要彩灯装饰。现有额定电压为6伏的彩灯若干，电源电压为220伏，要使彩灯不烧坏，且使其尽可正常工作，则应将多少个这样的彩灯怎样使用

A．36个彩灯串联　　 　　B．36个彩灯并联　 　

C．37个彩灯串联　　　 D．37个彩灯并联

4．对R＝U/I的理解，下列说法正确的是

　 A．对某一导体来说，它的电阻大小与它两端的电压成正比

　 B．对某一导体来说，它的电阻与通过它的电流成反比

　 C．对不同导体来说，谁两端电压与通过的电流之比，比值大的电阻大

D．对不同导体来说，谁两端电压大，谁的电阻就大

[　　　 ]5．如图3所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。比较这两段导体两端的电压及通过它们的电流的大小，有

A．U_AB>U_BC，I_AB<I_BC　　　

B．U_AB<U_BC，I_AB=I_BC

C．U_AB>U_BC，I_AB＝I_BC　　

D．U_AB＝U_BC，I_AB<I_BC

3．如图2所示的电路中，电源电压为3V，当开关S­­_1­­，S₂都闭合时，则

A．电压表被烧坏　　　　　　　　　 B．电流表将被烧坏

C．灯L₁亮，灯L₂不亮　　　　　　 D．两只灯泡都将被烧坏

1．通常情况下，下列各组物质中， 都属于绝缘体的是

A．空气、塑料、人体　 　　　B．陶瓷、湿木材、橡胶

　 C．空气、油、塑料　 　　　　D．玻璃、油、大地

[　　　 ]2．如图1所示，下列四个等式中，符合并联电路特点的是：

A．I = I₁﹢I₂

B．U = U₁﹢U₂

C．R = R₁﹢R₂

D．

30．国庆长假小宇同学到红梅公园游玩，在游乐园小宇看到小朋友爬上滑梯后，可以沿着三条不同的路径滑到地面，小宇同学联想到物理课上刚研究过动能和势能的转化，于是他对此现象产生了探究的兴趣．回家后小宇同学利用等高且材料相同的斜面AC、BC(AC<BC)模拟滑梯进行实验探究，如右图所示．他将同一小球分别从AC、BC顶端由静止滑下．

(1)小球下滑时能量是如何转化的?______________________________．

(2)小球滑至A、B时动能是否相等呢?请你帮小宇同学设计一个判断小球到达A、B点时动能大小的实验方案．

(3)根据你的生活体验和所学过的知识，你认为小宇同学在实验中小球到达A、B点时的

　 动能相等吗?

　 答：____________；理由是：________________________________________________．

29．当汽车让越来越多的家庭感受小康的富裕，体会生活的精彩时，城市的道路卸日渐拥挤，空气日趋混浊，优先发展公共交通已成为城市发展的必然选择．我市从9月16日至22日，开展了为期一周的首届城市公共交通周及无车日活动．有关资料表明：同样运送100名乘客，使用公共汽车与使用轿车相比，节省油耗约5倍，排放的有害气体最多可降低15倍左右，而且轿车的运送能力只有公交车的1／10，人均占用道路面积却是公共交通的20倍．在交通运输中，常用“客运效率”来反映交通工具的运送能力，“客运效率’’表示每消耗单位能量对应的载客数和运送路程的乘积，即客运效率=人数×路程／消牦能量．

　　 (1)一辆载有4人的普通轿车，车的油耗为10L／100km．一辆公共汽车一次能运送50名乘客，车的油耗为20L／100km。问公共汽车的客运效率是轿车的多少倍?(假定轿车和公共汽车使用的汽油型号相同)

(2)请你谈谈城市优先发展公交有哪些积极意义?(至少写出两点)

28.王杰同学家刚买了一套新房子，最近正在装修，需要往楼上搬运装修材料，但有些材料由于楼道中搬运不方便，于是王杰同学让父亲借来两个滑轮和一根绳子，他准备用如图所示的滑轮组来提升材料，这样不仅可以省力，还可以站在地上把材料运上楼．若某次搬运的材料重600N，被提升的高度为1Om，人所用的拉力为375N。

(1)请你帮助王杰同学在图中连接好滑轮组．

(2)求该滑轮组的机械效率．

(3)王杰同学把材料从地面提升到楼上用时20s，求王杰同学做功的功率．

27．政成中学锅炉房每天要将3t水从20C加热到J00℃．问：

　　 (1)这些水要吸收多少热量?[水的比热容为4.2×10³J／(kg·℃)]

　　 (2)“西气东输”实现后，我们现在用天然气作为燃料来烧水，设天然气完全燃烧释放热量的75%被水吸收，学校每天因烧水要消耗多少体积的天然气?(天然气的热值q=8.4×10⁷J／m³.气体燃料完全燃烧放出热量的公式是Q=qV。式中V表示气体燃料的体积)

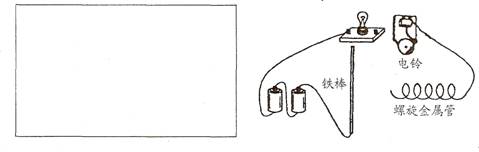

26．如图所示是一种游戏，把铁棒伸进螺旋金属管里穿行，若不小心让铁棒碰到金属管壁，灯泡会亮，同时电铃会响，此时拧去灯泡，电铃仍在响．爱动脑筋的叶展同学经过观察发现，这套游戏装置除了灯泡和电铃外还有两节电池，而铁棒和金属管可以看成是一个开关．请你把这套游戏装置的电路画在下面左边方框内，并把右图中的灯泡和电铃的接线柱连接完整．
