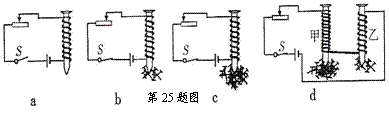

25．为探究电磁铁的磁性跟哪些因素有关，小聪所在的实验小组用漆包线(表面涂在绝缘漆的导线)在大铁钉上绕若干圈，制成简单的电磁铁，结合其它实验器材做了如图所示的实验．

		第25题图

根据b、c、d中观察到的情况，完成下面填空：

⑴通过观察电磁铁吸引大头针数目的不同，来判断它______________不同．

⑵通过比较_________两种情况，可以知道通过的电流越大，电磁铁的磁性越强．

⑶通过比较d中甲、乙两个电磁铁，发现外形结构相同的电磁铁，通过相同的________时，线圈匝数越多，磁性越强．

24．小明想在家里安装一盏照明灯，如图是他设计的电路，请你帮他在图中的虚线框内填入开关和电灯的符号．小明请电工师傅正确安装完毕，闭合开关，电灯不亮．电工师傅用测电笔分别测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，则电路的故障为　　　　　　 ．

23．根据图示通电螺线管的磁感线方向，在图上标出小磁针的N极和电源的“+”极．

22．如图所示，用一杠杆撬一块石头，杠杆上A点是动力的作用点，动力可以向上，也可以向下，还可以朝其它方向．(1)当动力方向向下时，在图上标出杠杆的支点O；(2)在杠杆上画出撬动石块的最小动力F的方向．

21．甲、乙两个物体质量相等，若它们的比热之比为2∶1，升高的温度之比为2∶1，则甲、乙两个物体吸收的热量之比为　　　　　 。

20．小明同学在学习直流电动机时，用直流电动机做了几次实验，把它接入不同电压的电路中所得结果如下：这台电动机线圈的电阻为_____Ω．

当电动机正常工作时，电能转化为机械能的效率为__________．

19．如图所示，电源电压保持不变．当开关S由断开到闭合时，电流表的示数将_________，电压表与电流表示数的比值_______．

(填“变大”、“变小”或“不变”)

18．如图所示，是两个电路元件A和B在某一温度下电流与两端电压的关系图．

(1)由图可知，元件________(填“A”或“B”)中的电流与它两端电压之间的关系遵循欧姆定律．

(2)将A和B并联后接在电压为2.0V的电源两端，元件A、B消耗的电功率之比为________．

17．如图所示，放在水平桌面上重为G＝4N的木块，在F＝3N的水平拉力作用下，5s内运动了2m，在这个过程中，重力G对物体做的功为______J，拉力F做功的功率为_____W．

16．皮球从某一高度释放，落地后反弹上升，上升的最大高度比释放时的高度低一些，皮球上升过程中重力势能　　　 　，皮球在整个运动过程中的机械能　　　　　 　(选填“增加”、“减少”或“不变”)．
