27．学了电学知识后，小强发现教室里的电灯都是每个开关控制两盏电灯，请在图17方框

　　 内画出一个开关控制两盏灯的电路图。

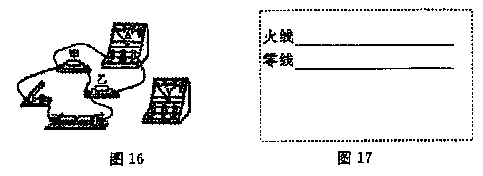

26．如图16所示，用电流表测电路中电流的实验，图中电流表测量的是通过　　　　　 　

　　 (填“甲电阻”、“乙电阻”或“干路”)的电流，为了测量乙电阻两端的电压，用笔画线

　　 代替导线，将电压表正确地接人电路中。

25．日常生活中，筷子夹食物时可视作杠杆，如图15所示。根据给出的支点O、动力作用

　　 点A、阻力F₂，请画出所用的最小动力F₁和阻力臂L₂。

24．家用电灭蚊器的发热部分使用了PTC发热材料，

　　 它的电阻随温度变化规律如图14所示．使用时发

　　 热体直接连入家庭电路，当发热体的温度为60℃

　　 时，发热体的电功率为　　　 W，当发热体温度

　　 继续上升时，电灭蚊器发热体的电阻会　　　 ；它

　　 的电功率会　　　 (最后两空选填“增大”、“不变”或“减小”)。

23．有一个电铃，它的电阻是10Ω，额定电压为6V。

　　 现只有一个电压为9V的电源，为使电铃正常工

　　 作，应给它　　 (选填“串”或“并”)联一

　　 个阻值为　　　　　 Ω的电阻。

22．在图13所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向右

　　 移动时，电压表V的示数将　　　　 ，电压表V与电流表A₁示数的比值将　　　　　 。

　　 (均选填“变小”、“不变”或“变大”)

21．如图12所示的电路，电阻R₁和R₂的阻值分别为10Ω和20Ω，电源电压保持6V不变．

　　 当开关S闭合、Sl断开时，电流表示数为　　　 A；当开关S、S₁都闭合时，R₁两端的

　 电压为　　　　 V。

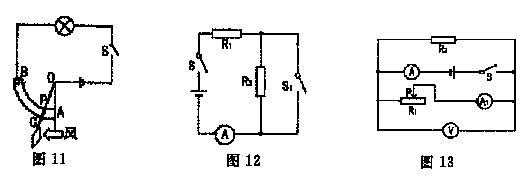

20．一位同学设计了一个风力测定仪，如图11所示，O是转动轴，OC是金属杆，下面连接

　　 着一块受风板。无风时OC是竖直的，风越强，OC杆偏转的角度越大。AB是一段圆

　　 弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力

　　 时，闭合开关S即可。通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一

　　 个　　　　　 ，观察小灯泡的　　　　 可以粗略地知道风力的大小。

19．炮弹里火药燃烧产生的高温高压气体炸开弹壳后温度降低，是用　　　 的方法减少了

　　 气体的内能．食物放进冰箱后温度降低，是用 　　　　　　的方法减少了食物的内能．

18．小明同学积极参加社区服务活动，帮助邻居张奶奶将一袋15kg的米匀速背上15m高的

　　 六楼，上楼共用时3min．小明的质量为45kg，在此过程中，小明做了　　　　 J的

　　 功，对米做功的功率为 　　　　W。(g取10N／kg)
