2.一曲《万里长城永不倒》，激发了万千中国人的爱国热情。四句歌词中，没能描写出动能的一句是

A、历来强盗要侵入，最终必送命！

B、万里长城永不倒，千里黄河水滔滔！

C、江山秀丽，叠彩峰岭，问我国家哪像染病！

D、冲开血路，挥手上吧，要致力国家中兴！

1.作用在杠杆一端且始终与杠杆垂直的力F，将杠杆缓慢地由位置A拉到位置B(如图1所示)，在这个过程中，动力F

A、变小　　　　　　 B、变大

C、不变　　　　　　 D、先变大后变小

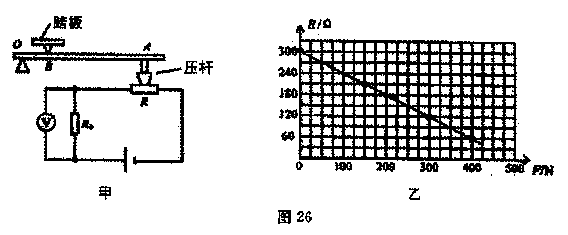

35．有一种测量质量的电子秤，图26甲是其原理示意图，其中踏板上放置物体，压力传感

　　 器R的电阻值会随所受压力大小发生变化，杠杆ABO可绕O点转动，电压表的量程为

　　 0-3V(可显示质量大小)。　 已知AO：BO＝5：1，电阻R。＝60Ω，压力传感器R表面能承受的最大压强为2×10⁶Pa，压杆与压力传感器的接触面积为2cm²，压力传感器R

　　 的电阻随所受压力变化的图像如图26乙所示．设踏板和杠杆组件的质量可以忽赂不计，

　　 电源电压恒定不变，(g取10N／kg)求：

　　 (1)该压力传感器能承受的最大压力多大?

　　 (2)该秤所能称量的最大质量是多少?

　　 (3)若要求该秤达到最大称量时，电压表的示数也达到最大值，则电源电压为多少?

34．高效、方便的电热水壶目前已成为家庭常用的用电器之一。下面是一种电热水壶的铭

　　 牌。如果用这种电热水壶将1L水从15℃烧开。　 [C_水＝4．2×10³J／(kg·℃)，气压为标准大气压，1L＝1dm3)求：

　　 (1)水吸收的热量是多少?　　

　　 (2)若电热水壶的热效率是85%，则需要加热多长时间?

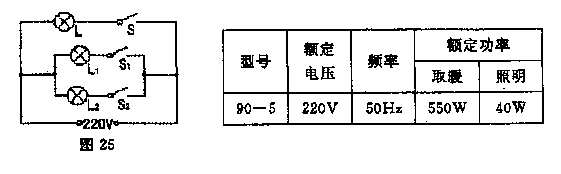

33．浴霸是安装在浴室可供取暖和照明的家用电器。某浴霸的铭牌如下，简化电路如图25

　　 所示，图中L为照明灯，L₁、L₂是两个额定功率都为275W的红外线取暖灯。

　　 问：(1)浴霸工作时，为了使取暖功率达到550W，应闭合的开关是　　　　　 。

　　 (2)照明灯正常工作时，电阻多大?

　　 (3)L、L₁、L₂同时正常工作30min，消耗多少电能?

32．在讨论“电流通过导体产生热量与哪些因素有关”这个问题时，小明、小虎和小超提出

　　 了猜想：“电流通过导体产生热量与通过导体电流的大小、导体的电阻及通电时间有

　　 关”，大家决定通过实验对这个问题进行研究。

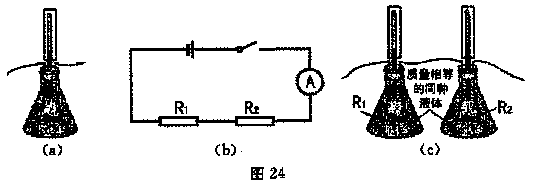

　　 (1)怎样比较通电导体产生热量的多少呢?他们决定将一段电阻丝浸没在液体中，用电

　　 阻丝通电产生热量给液体加热，如图24(a)所示，可以通过比较质量相等的同种

　 　液体　　　　　　　　 来比较电阻丝发热量的多少，这是科学研究的一种常用方法．下

　　 列研究实例中也采用这种研究方法的是　　　　　 (填序号)。

　　 ①敲鼓时鼓面是否振动，我们可以通过在鼓面上撒一些纸屑观察纸屑是否振动来认识；

　　 ②学习电压，我们可以通过对比水压来认识它；

　　 ③电路中是否有电流，我们可以通过观察电路中电流表的指针是否偏转来认识。

　　 (2)他们在实验中所用被加热液体选择的是煤油而不是选择水，这是因为　　　　　　

　　 的缘故(写出一条理由即可)。

　　 (3)小明设计了如图24(b)所示的电路，其中R₁≠R₂，此电路是为了研究通电导体

　　 产生热量与　　　　 　　　　　　的关系。他选择一段铜丝作为电阻R1，一段镍铬丝作

　　 为电阻R₂(R₂>R₁)，如图24(c)所示。通电一段时间后发现浸有R₁的液体温度几乎不变，而浸有R₂电阻丝的液体升温明显，通过分析，他发现问题出在铜丝上，这是因为：　　　　　　　　　　　　　 ，改进的办法是　　　　　　　　　　　　　 　　。

31．小明和小虎在“测定小灯泡的功率”的实验中，所用小灯泡的额定电压为2．5V，电阻

　　 约为10Ω。实验室只有6V的电源，有“10Ω　 lA”和“20Ω　 2A”两种滑动变阻器可

　　 供选择。

　　 (1)根据实验要求，他应选择规格为 　　　　　　　　的滑动变阻器；

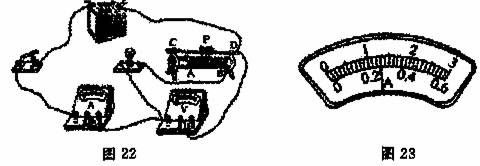

　　 (2)他连接了如图22所示的电路，其中有一根导线连接错误，请将其改正过来。在错

　　 误的导线上打“X”，改正后的导线在图中画线表示，导线不许交叉；

(3)改正错误后，小明开始进行实验，调节滑动变阻器的滑片P，当电压表的示数为　

　　 V时，小灯泡正常发光，电流表的指针位置如图23所示，此时小灯泡中的电流为　　 A，

　　 小灯泡的额定功率为　　　　　　 　W；

　　 (4)小虎连好电路后闭合开关，发现小灯泡先很亮，后熄灭，你认为小虎在连接电路时

　　 出现的问题可能是　　　　　　　　 。(写出一条即可)

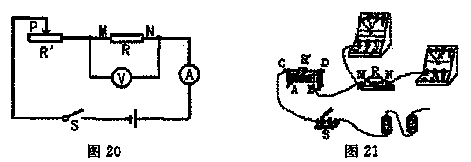

30．小伟想验证“在电压不变时，导体中通过的电流跟导体的电阻成反比”的关系，他采用

　　 了如图20所示的电路图，实验中他选用的定值电阻分别是5Ω、10Ω、15Ω，电源由两

　　 节新的于电池组成，滑动变阻器的阻值范围是0-15Ω。

　　 (1)请按照电路图并选择合适的量程，用笔画线代替导线将图21中的实物连接完整；

　　 (2)连接电路时开关应处于　　　　　　 状态，滑动变阻器的滑片应滑至　　　　 　　

　　 端(选填“C”或“D”)；

　　 (3)小伟在实验过程中始终保持滑动变阻器的滑片位置不变，先后在M、N间换上

　　 5Ω、10Ω和15Ω的电阻，并记录电流表的示数。结果他发现通过电阻R的电流和

　　 电阻R的阻值不成反比，则造成这种现象的原因是　　　　　　　　　　　　　 。

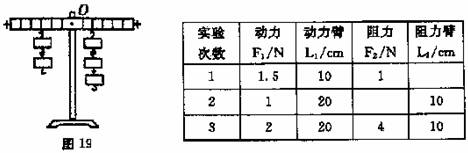

29．图19为探究“杠杆的平衡条件”的实验装置，实验时所用的每个钩码重0．5N，杠杆上每一格长5cm，实验中：

　　 (1)首先应调节杠杆两端的螺母，使杠杆在不挂钩码时处于水平平衡状态。这一调节过

　　 程的目的是　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

　　 (2)下表中记录的是小明同学三次实验时部分实验数据，实验操作正确，请将表格中的

　　 实验数据补充完整。

(3)小虎同学在实验过程中，给杠杆左边挂2个钩码，杠杆右边挂3个钩码并移动钩码

　　 到某一位置时，发现杠杆左端偏高，就将杠杆右端的平衡螺母向左调节，结果杠杆

　　 仍不能保持水平平衡，请指出他实验中存在的问题：　　　　　　　　　　　　　 ，

　　 如实验过程中发现杠杆左端偏高，他的正确操作应是　　　　　　　　　　　　　 。

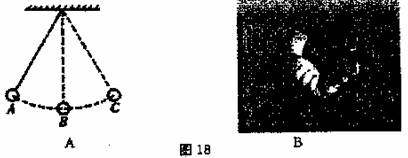

28．图18是我们在课堂上做过的一些实验。

　　 A图研究的问题是　　　　　　　　　　　　　　　　 ，摆球最终会静止在位置B点的原因是　　　　　　　　　　　　　　　　　 。

　　 B图中将铁丝快速弯折十余次，然后用手指触摸一下弯折处，会感觉到　　　　　　　　 　　　　　　　　　　　　　　，这说明　　　　　　　　　　　　　　　　　　　　　　　　　　 。
