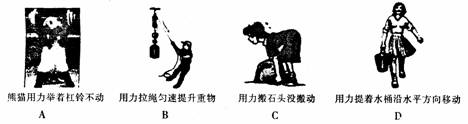

2．如图所示的情景中，所述的力对物体做功的是

　　 下列各题中都只有一个正确答案。请把正确答案的序号填在I卷相应的空格内，不选、多选或错选的均不给分．

1．下列属于费力杠杆的是

21、一个体重为500N的人骑着电动车在水平路面上匀速行驶，自行车的有关数据　 如下表所示：求电动车：

(1)电动车的重力是多少？(g=10N/Kg)

(2)此人骑着电动车匀速行驶时受到的摩擦力是多少？

(3)举出电动车上利用物理知识的一个例子。

20、一个瓶子的质量是200g，装满硫酸时的总质量是800g，用量筒测得这些硫酸的体积是500ml，则这些硫酸的密度是多少？

18、在做“研究滑动摩擦力的大小与什么因素有关”的实验中，所用　 的实验器材有：A.木块B.长木板　 C.砝码Ⅰ　 D.砝码Ⅱ 　E.棉布　 F.砂纸　 G.弹簧测力计。

(1)为了研究摩擦力的大小与压力的关系时，要选用的器材序号是______________；

(2)为了研究摩擦力的大小与接触面粗糙程度的关系，要选用的器材序号是________________。

(3)在实验中要注意拉木块前进时保持_____________________________运动，因为_________________________________________________________。

17、(1)一个正方体金属块，为了测量它的密度，采取如下的做法：

a)用刻度尺测量金属块的底面边长。如图所示，边长是______cm,其体积是________cm³。

b)先将天平放在________，将游码移到_________，调节天平两端的平衡螺母，使天平平衡。物体放在天平的_______盘中，砝码如图所示， 金属块的质量为_______ g。　 根据公式ρ=________，可计算金属块的密度____

(2)如图：弹簧测力计的量程是_________N，重物的重力是_________。

16、滑轮组挂的重物是300N，绳子承受的

最大拉力是120N，请画出绳子的绕法

(不计滑轮得重力)

15、作出下列杠杆的

　 动力臂和阻力臂。

14、如图所示，装有水和乒乓球的烧杯静止在斜面上，请在该图中画出乒乓球受重力的示意图。
