26、小丽同学进行“探究并联电路的电流规律”实验，所用的电路如图17所示，她打算用电流表分别在A、B、C三处测出电流。请帮她完成如下几项工作：

(2)连接正确后，测出三点的电流并记录数据。请将电流表的读数(如图19)写入表格。　　　　　　　　　　　　　　

数据记录：

(3)分析上表的数据，可以得出结论是_________________________________。

25、为了研究水的沸腾，某实验小组三位同学观察了水在加热过程中温度随加热时间

的变化情况，并记录了有关数据如下表：

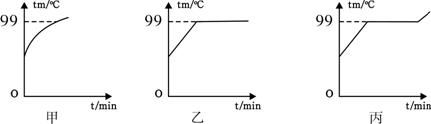

(1)图15是三位同学分别作出的水的沸腾图像，其中正确的是 　　　　。

　　　　　　　　　　　　　　　　　　　　 　　图15

(2)沸腾是从液体表面和内部同时发生的剧烈的现象。他们观察到水沸腾时的现象应该是图16中的　　　 图。从实验可得出，液体在沸腾过程中要　 　　　　　热，但温度　　 　　　。

(3)实验测出水的沸点为　　　　　 ℃，说明当时的气压　　　　 1标准大气压(填“大于”、“小于”或“等于”)

24、小明和小聪一起做“研究凸透镜成像规律”实验。

(1)他们看到实验桌上的器材有：光具座、刻度尺、凸透镜、蜡烛、火柴，小明认为实验器材不够，还缺少 　　　 。

(2)实验中点燃蜡烛，调整凸透镜和光屏的高度，使它们的中心位置跟烛焰中心的位置大致在　　　　　　 。

(3)小聪先把蜡烛放在离凸透镜较远(物距大于两倍焦距)的位置，移动光屏，得到一个清晰的像，成的是　　　 　、　　 　的实像。

(4)若想在图14中凸透镜右边的光屏上得到清晰放大的实像，则蜡烛应该置于透镜左边A、B、C、D、E五点中的______点处；_________就是利用这个成像规律制成的。

		图14

23、将图13中的蓄电池、开关、灯泡L₁和L₂串联起来组成电路，并在右边方框中画出它的电路图。

22、图12甲是某人眼睛观察某物体的成像示意图，请在图13乙中的虚线框内画上适当的透镜，使该物体能成像在视网膜上。

21、如图11所示，一束光线从空气斜射到水面发生反射和折射，请在图中作出反射光线和折射光线，并标明反射角的大小。

19、(1)如图8是常用的一种体温计，它是根据液体　　　　 的规律制成的，此时它指示的温度是　　　　 ℃。

(2)某同学按图9甲所示的方法测量液体温度，其错误是　 　　　　　　　　。纠正错误后，温度计示数如图9乙所示，则液体温度为　　　 ℃。

18、小丽拿一个空的饮料瓶，裁去瓶底，给开口处蒙上橡皮膜并扎

紧，让瓶口对着蜡烛的火焰，敲打橡皮膜使其振动发声，如图

7所示。小丽可以观察到的实验现象是　　 　　　　。这个实

验说明说明声可以传递　 　。除此之外声还可以传递　 　，

例如：　　　 　　　　。　　　 　　　　　　　　　　　　　　　　　　　图7

17、 一个不透明的物体能反射所有色光，则该物体呈现 　　　　　色。在没有其它光照的情况下，舞台追光灯发出的红光照在穿白色上衣、蓝色裙子的演员身上，观众看到她上衣呈　　　　　　 色，裙子呈　 　　　色。 　

16、如图6所示，是甲、乙两种液态物质的凝固图象，

从图中可看出其中　 　　物质是晶体，它的凝固

点是　 　　　　℃，在第8min时，这种晶体处于

　　　　 　　　　　状态。
