20．(7分)如图(15)所示是我国88式主战坦克，质量为40t，高2m，每条履带与地面的接触面积为2m²，该坦克具有潜渡功能。(g取10N／kg)求：

① 该坦克在水平路面上行驶时，对地面的压强为

多大？(3分)

② 若坦克在河流中潜渡时，受到的浮力为3×10⁵N，

这时坦克排开河水的体积为多大？(2分)

③ 坦克潜渡时对河床底部的压力为多大？(2分)

图(15)

19．(8分)某品牌电热水壶的铭牌上标着如下表所示的数据。

请计算：

(1)该电热水壶的电阻；(2分)

(2)当电热水壶装满水后，从20℃加热到100℃，水吸收的

热量；(2分)

(3)在额定电压下，要放出这些热量，电热水壶工作的时间。

(不计热量损失)(2分)

(4)如果在用电高峰时间内用电热水壶烧水，电压只有 200V左右。　　　　　　 　

　这时电热水壶发热时的功率大约是多大? (2分)

18．(9分)小颖同学欲测量一只额定电压为2.5V的小灯泡正常工作时的电阻，请你与他一起边实验边思考，并回答下列问题。

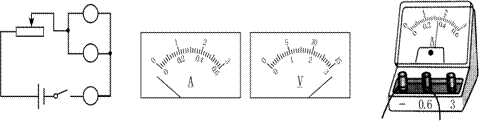

图(12)　　　　　　　　 图(13)　　　 　　　　　　　图(14)

(1)图(12)是即将完成的该实验的电路图。请在图中三个“○”内正确填入“灯泡”、“电流表”和“电压表”的电路符号，完成该电路图。(3分)

(2)按电路图连接完电路，闭合开关快速试触的瞬间，电流表和电压表出现了图(13)所示情况，经检查，所有仪器、元件均完好。请分析出现以上现象的可能原因(两表各写一条)。

①电流表： 　　　　　　　　　　　　　　　　　　　　　　　；

②电压表：　　　　　　　　　　　　 　　　　　　　　　　　　。

(3)问题解决后，再次接通电路，为使小灯泡能正常发光，应调节滑动变阻器使电压表示数为　　　　 V。小灯泡正常发光时，电流表的示数如图(14)所示，则流过小灯泡的电流为　　　　 A，该灯泡正常工作时的电阻约为　　　 Ω。

17．(7分)小强同学在做“用天平和量筒测盐水密度”的实验。

(1)请完成以下实验要求：

a．用天平称出空烧杯的质量m₁＝63g；

b．往空烧杯中加入适量盐水，用天

平称量烧杯和盐水的总质量。天平平衡后，

右盘中砝码的总质量是140g，游码位置如

图11(甲)所示。则盐水和烧杯的总质量m₂

＝___________g；

c．把烧杯中的盐水全部倒入量简中，如图(11)

乙所示。则盐水的体积V＝_________cm³。

d．测出的盐水密度ρ＝___________g/cm³。　　　　　　　 　　　图(11)

(2)按上面的实验方案进行实验，会使测出的盐水密度有误差。

①主要是什么原因导致测出的盐水密度有误差?(2分)

②简要说明测出的盐水密度是偏大还是偏小?　 (2分)

16．(8分)小明在“研究平面镜成像特点”的实验中，

(1)在玻璃板的一侧放一支点燃的蜡烛A,在玻璃板的另一侧放一支没有点燃的蜡烛B，A和B的要求是　　　　 　，原因　　　　　 。

(2)在寻找像的位置时，眼睛应该在　　 蜡烛(填“A”或“B”)这一侧观察。小明无论怎样调节后面的蜡烛，都不能与它重合，请你猜想原因可能是　　　　　　　　　　　　 。

(3)小明还发现实验时，用跳棋代替点燃的蜡烛，但看不清跳棋的　　　 像，于是他用灯光将玻璃板两侧都照亮，他能看见跳棋的像吗？　　　 　。你的改进方法是　　　　　　　　　　 。(2分)

15、(1)(2分)、钱包掉到沙发下。没有手电筒，小明借助平面镜反射灯光找到了钱包。图(8)中已标示了反射光线与入射光线，请在图中标出平面镜，并画出法线。

(2)(3分)、如图(9)所示，一个绕O点转动的杠杆，现静止在图示位置上，已知阻力F₂的方向以及动力F₁的力臂，在图中作出动力F₁。

图(8)　　　　　　　　　　　　　　　　 图(9)

(3)(3分)．楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。科研人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开。利用声敏材料制成“声控开关”，当有人走动发出声音时，自动闭合；无人走动时，

自动断开。若将这两个开关配合使用，就可以使楼道灯变得“智能化”--夜间人来灯亮、人走灯灭。请你在右图中连接好这种“智能”电路。　　　　　　　　　　　　　　　　　　 　　　　　　　

14.汽车沿着盘山公路可以驶上高耸的云峰,盘山公路修的弯弯曲曲主要目的是为了_____.载重货车下山时,其重力势能______(填“增大”“减小”或“不变”);为了减小车速,司机师傅不时地踩踏刹车踏板,有一部分机械能转化为______.

13.小东的父亲用电热壶烧水泡功夫茶的过程中，电热壶烧水是通过　　方式使电热丝的内能增大的，冲茶时能闻到茶香，说明　 ;泡茶需要用温度高的水才能更好地泡出茶的味道，这是因为　　．　

12．小明家的电能表如图{7}所示，家中用电器的总

功率不能超过　　　　　 W.当小明家只有一盏

电灯工作时，3min内转盘正好转过5圈，则该

灯泡消耗的电能是　 　J，它的电功率为　 　W.

图(7)

11．在探究液体内部压强规律的实验中用上了液体压强计，图(6)中的U形管左右两侧的液面高度差的大小反映了薄膜所受的　　　　　 的大小。该实验说明液体内部的压强规律是　　　　　　　　 　。图中的U形管的粗细对实验

结果　　　 影响(填“有”或“无”)。
