28、小明看到在没有起重机的情况下，工人要将油桶搬运上汽车，常常用如图19的方法．小明想：为什么不直接将油桶抬上车呢？难道这样做可以省力吗？如果能省力那么推力的大小与斜面长度有关吗？为了探究推力大小与斜面长度的关系，小明选用弹簧测力计、4N的重物和长分别为0.4m、0.8m、1m的木板进行了三次实验，每次斜面的高度均为 0.2m．测得沿斜面方向向上的拉力大小分别如下图20甲、乙、丙所示．(假设斜面很光滑，不计摩擦)

(1)小明设计了一个记录实验数据的表格，请你根据实验数据和要求将表格补充完整．

(2)认真分析数据， 写出F与L的关系是：　　　　　　　　　　　 　　　　　.

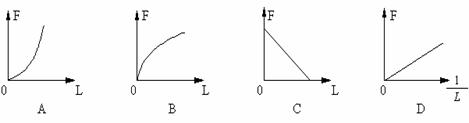

(3)下列四个图像中，你认为哪个图能正确反映F与L的关系．答：(　　 )

27、图18是探究感应电流方向与哪些因素有关的实验示意图。比较其中的甲、乙两图可以得出感应电流的方向跟　　　　 _　 方向有关的结论；比较甲、丙两图可以得出感应电流的方向跟　 　　　　　　方向有关的结论。

26、图17中展示了一些物理实验，写出它们所反映的物理原理或规律．

小纸片在播音的扬声器中跳动　 　压紧的铅块不易被拉开　　 覆杯实验

说明：　　　　　　 　　　　　　说明：　　　　　　 　　　　说明：　　　　　　

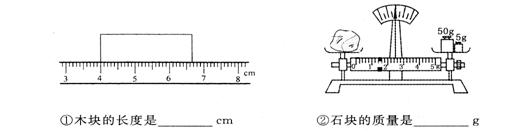

25、观察图16中的四幅图，将测量结果写在其下方相应空格处

24、(9分)为锻炼身体,小明利用所学物理知识设计了一个电子拉力计,图甲是原理图。硬质弹簧右端和金属滑片P固定在一起(弹簧的电阻不计，P与R₁间的摩擦不计)。定值电阻R₀=5Ω，a、b是一根长为5cm的均匀电阻丝，阻值R₁=25Ω，电源电压U=3V，电流表的量程为 O-0.6A。

(1)小明在电路中连入R_O的目的是什么？

(2) 当拉环不受拉力时，滑片P处于a端，闭合开关后电流表的读数是多少?

(3) 已知该弹簧伸长的长度ΔL与所受拉力F间的关系如图乙所示。通过计算说明, 开关S闭合后，当电流表指针指在0.3A处，作用在拉环上水平向右的拉力为多大?

23、(9分)仔细观察图15中小明和小芳的一段对话：

已知汽车车轮与水平地面的总接触面积为0.15m²，货物与车的总重为6×10⁴N．自行车车轮与水平地面的总接触面积为20cm²，骑车人质量为75kg，自行车质量为10kg．(1)请你根据提供的数据计算汽车对地面的压强；(2)计算骑车人对地面的压强；(3)判断说明小明的说法是否正确．(g取10N／kg)

20、表1为某电饭锅的主要参数。由此可知，在额定电压下工作，通过电饭锅的电流约是　　　 A，电饭锅正常工作0.5h，消耗的电能是　　　　 kW﹒h。

19、小明家最近安装了一台太阳能热水器，容积为80L，装满水后热水器中水的质量是___________kg，水温升高50℃需吸收____________J的热量，产生这些热量需完全燃烧___________m³煤气。[c_水=4．2×10³J／(㎏·℃)，q_煤气=4．2×10⁷J／m³]

18、某同学分别用如图10所示的(a)、(b)两种方法挑着同一个物体行走，(a)图中肩受到的压力_______(b)图中受到的压力；(a)图中手施加的动力________(b)图中手施加的动力(选填“大于”、“等于”或“小于”)。　　 　

表1：主要参数
