5.调整如图10－2所示电路的可变电阻R的阻值，使电压表V的示数增大ΔU，在这个过程中(　　 )

A.通过R₁的电流增加，增加量一定等于ΔU/R₁

B.R₂两端的电压减小，减少量一定等于ΔU

C.通过R₂的电流减小，但减少量一定小于ΔU/R₂

D.路端电压增加，增加量一定等于ΔU

[解析]V的示数增大，显然A正确．V的示数增大，可知R增大，干路中的电流I减小，即流过R₂的电流减小，R₂两端的电压减小，且R₂两端电压的减少量小于ΔU(R₂两端电压的减少量与内电压的减少量之和等于ΔU)，故B错C正确；路端电压U_外=E-Ir，可知U_外增加；增加量一定小于ΔU(路端电压的增加量等于ΔU减去R₂两端电压的减少量)，故D不正确．

[答案]AC

4.理发用的电吹风机中有电动机和电热丝，电动机带动风叶转动，电热丝给空气加热，热风将头发吹干．设电动机线圈的电阻为R₁，它与电热丝的电阻R₂相串联，接到直流电源上，电吹风机两端电压为U，电流为I，消耗的电功率为P，则有(　　 )

A.UI>P　 B.P=I²(R₁+R₂)　　 C.UI<P　　 D.P>I²(R₁+R₂)

[解析]电吹风机消耗电功率为P=UI，发热功率为P_Q=I²(R₁+R₂)，机械功率为P_机=P-P_Q=UI-I²(R₁+R₂)

[答案]D

3．一盏电灯接在恒压的电源上，其功率为100W，若将这盏灯先接上一段很长的导线后，再接在同一电源上，在导线上损失的电功率是9W，那么这时电灯实际消耗的电功率将(　　)

A．等于91W　　B.小于91W　　C.大于91W　　D.条件不足，无法确定

[解析]串接长导线后电路的总电阻增大，总电压不变，由公式可知总功率减小，电源输出的功率小于100W，又因导线上损失的电功率是9W，所以电灯消耗的电功率一定小于91W．

[答案]B

2．在如图10－1所示的电路中，R₁=R₂=R₃，在a、c间和b、c间均接有用电器，且用电器均正常工作，设R₁、R₂、R₃上消耗的功率分别为P₁、P₂、P₃，则(　　 )

A．P₁＞P₂＞P₃ 　　B．P₁＞P₃＞P₂

C．P₁＞P₂=P₃　　　 D．因用电器的阻值未知，无法比较三个功率的大小

[解析]流过R₁、R₂、R₃ 的电流I₁、I₂、I₃的关系是I₁＞I₂＞I₃，

[答案]A

1. 用电动势为E、内阻为r的电源对外电路供电，下列判断中正确的是

①电源短路时，路端电压为零，电路电流达最大值 ②外电路断开时，电路电流为零，路端电压也为零 ③路端电压增大时，流过电源的电流一定减小 ④路端电压增大时，电源的效率一定增大

A.①　　　　　　　　 B.①③　　　　　 C.②④　　　　　　　 D.①③④

[答案]D

4、如图，一个火警报警装置的逻辑电路图。Rt是一个热敏电阻，低温时电阻值很大，高温时电阻值很小，R是一个阻值较小的分压电阻。

(1)要做到低温时电铃不响，火警时产生高温，电铃响起。在图中虚线处应接入怎样的元件？

(2)为什么温度高时电铃会被接通？

(3)为了提高该电路的灵敏度，即报警稳定调的稍底些，R的值应大一些还是小一些？

[整合提升]

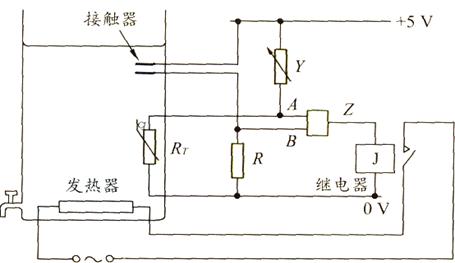

3、下图是温度和水位自动控制电路,Rr是热敏电阻,如果热水器中没有水或者水温较高时,继电器会放开弹簧片,发热器断路,反之会吸住弹簧片接通发热器.分析工作原理,并补上合适的逻辑门电路.

2、一个应用简单逻辑电路控制的楼道灯电路，晚上有人走动时能自动打开灯(白天即使有人走动也不会亮)。图中S为声控电键(有声音时闭合，无声音时断开)，R3为光敏电阻，R1和R2都是定值电阻，A为某种门电路，L为白炽灯，要求补全电路图。

1、如图，一个应用某逻辑电路制作的简单车门报警图。图中两个开关S1和S2分别表示汽车的两道门。只要任意一个开关断开，小灯炮就发光。请根据以上要求列出该门的真值表并画出电路符号。

10.有一电阻，其阻值大约在40-50Ω之间，需要进一步测定其阻值，手边现有下列器材：

有两种可供选用的电路如图10-4-18所示，

实验要求多测几组电流、电压值，以便画

出电流－电压关系图．

为了实验能正常进行并减小测量误差，而且要

求滑动变阻器便于调节，在实验中应选图　

所示的电路，应选代号是　的电流表和代号

是　的滑动变阻器．

[解析](1)电流表的选择：先估算电路中可能达到的最大电流(视滑动变阻器阻值R＝0Ω)

若使用A₁表时：，已超过A₁表的量程．若使用A₂表时：，未超过A₂表的量程．为遵循安全性原则，应选择电流表A₂．

(2)测量电路的选择：　由于，为遵循准确性原则，应选择电流表的外接法，即(b)图．

(3)滑动变阻器的选择：选择R₁时，电路中的最小电流约为，电路中的电流范围为-．选择R₂时：电路中的最小电流约为，电路中的电流范围为-．由此可见，若使用R₂，当R₂阻值较大时，电流表的示数很小，读数误差较大，实际测量数据不能使用；若使用R1，电流可以从逐渐增大．相比而言，使用R₂将导致电流强度随滑动变阻器位置变化过于敏感，实际上限制了R₂有效调节长度；而使用R₁有较大的有效调节长度．为遵循方便性原则，应选择R₁．

[答案](b)； A₂；R₁

第Ⅴ课时　简单的逻辑电路
