14．一矩形线圈，面积是0.05m²，共100匝，线圈电阻为2Ω，外接电阻为R=8Ω，线圈在磁感应强度为T的匀强磁场中以300r/min的转速绕垂直于磁感线的轴匀速转动，如图所示，若从中性面开始计时，求：

(1)线圈中感应电动势的瞬时值表达式。

(2)线圈从开始计时经1/30s时，线圈中电流的瞬时值。

(3)外电路电阻R两端电压的瞬时值表达式。

13．2003年10月16日我国成功发射了“神州五 号”载人飞船，这标志着我国的航天航空事业居于世界前列。

(1)如图是A“神州五号”的火箭发射场，B为山区，C为城市，发射场正在进行发射，若该火箭起飞时质量为2.02×10⁵kg，起飞推力2.75×10⁶N，火箭发射塔高100m，则该火箭起飞的加速度大小为　　 ，在火箭推力不变的情况下，若不考虑空气阻力和火箭质量的变化，火箭起飞后经　　 s飞离发射塔。

(2)为了转播发射实况，我国科技工作者在发射场建立了发射台用于发射广播与电视信号。已知传输无线电广播所用的电磁波波长为550m，而传输电视信号所用的电磁波波长为0.556m，为了不让山区挡住信号的传播，使城市居民能听到和收看实况，必须通过在山顶的转发站来转发　　　　　　　 (填无线电广播信号或电视信号)，这是因为　　 。

　 11．用示波器观察交流信号时，为了能在荧光屏上呈现稳定的波形，必须满足的条件是(　　 )

　　　　　 A．扫描电压的周期等于信号电压周期

B．扫描电压的周期是信号电压周期的奇数倍

　　　　　 C．扫描电压的周期是信号电压周期的偶数倍

　　　　　 D．扫描电压的周期是信号电压周期的整数倍

12．为了测定和描绘“220V　 40W”白炽灯灯丝

　　　 的伏安特性曲线，可以利用调压变压器供电。调压变

　　　 压器是一种自耦变压器，它只有一组线圈L绕在闭合

　　　 的环形铁心上，输入端接在220V交流电源的火线与

　　　 零线间，输出端有一个滑动触头P，移动它的位置，

　　　 就可以使输出电压在0-250V之间连续变化，图中

　　　 甲画出的是调压变压器的电路符号。实验室内备有交

　　　 流电压表，交流电流表，滑动变阻器，开关，导线等

　　　 实验器材。

(1)在图甲中完成实验电路图。

(2)说明按你的实验电路图进行测量，如果电表内阻的影响不能忽略，在电压较高段与电压较低段相比较，那段误差更大？为什么？

(3)如果根据测量结果作出的伏安特性曲线如图乙，根据图线确定，把两个完全相同的“220V　 40W”白炽灯串联在220V交流电源的火线与零线 间，这两只电灯消耗的总功率是　　 W。

10．如图为“热得快”热水器电路图和简易图。现接通电源，发现该热水器没有发热，并且热水器上的指示灯也不亮，现用交流电压表测得热水器A、B两端的电压为220V，指示灯两端电压为220V。该热水器的问题在于(　　 )

　　　　　 A．连接热水器和电源之间的导线断开

　　　　　 B．连接电阻丝与指示灯的导线发生了短路

　　　　　 C．电阻丝熔断，同时指示灯烧毁

　　　　　 D．同时发生了以上各种情况

9．过量接收电磁辐射有害人体健康。按照有关规定，工作场所受到的电磁辐射强度(单位时间内垂直通过单位面积的电磁辐射能量)不得超过某一临界值W。若某无线电通讯装置的电磁辐射功率为P，则符合规定的安全区域到该通讯装置的距离至少为(　　 )

　　　 　 A．　　 　　　 B．　　 　　 C．　　　 　　　 D．

8．在交流电电路中，如果电源电动势的最大值不

　　　 变，频率可以改变，在如图所示电路的a、b

　　　 两点间逐次将图中的电路元件甲、乙、丙单

　　　 独接入，当使交流电频率增加时，可以观察

　　　 到下列论述的哪种情况(　　 )

　　　　　 A．A₁读数不变，A₂增大，A₃减小

　　　　　 B．A₁读数减小，A₂不变，A₃增大

　　　　　 C．A₁读数增大，A₂不变，A₃减小

　　　　　 D．A₁，A₂ ，A₃读数均不变

7．如图甲为电热毯的电路示意图。电热毯接在u=311sin100πt(V)的电源插座上。电热毯被加热到一定程度后，由于装置P的作用，使加在电热丝ab两端的电压变为如图乙所示的波形，从而进入保温状态。若电热丝电阻保持不变，此时图甲中交流电压表读出交流电的有效值是(　　 )

　　　　　 A．156V　　　　　　　 B．220V　 　　　　　　 C．311V　　 　　　　　 D．110V

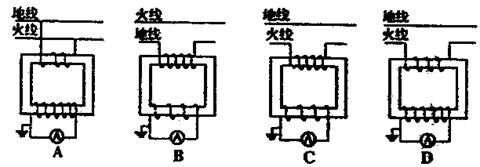

6．在变电站，经常要用交流电表去检测电网上的强电流，所用的器材叫电流互感器。如下图中，能正确反应其工作原理的是(　　 )

5．如图，在匀强磁场中水平放置一平行金属导轨(电阻不计)，且与大螺线管M相接，磁场方向竖直向下，在M螺线管内同轴放置一小螺线管N，N

中通有正弦交流电，t=0时刻电流为零，则M 中的感应电流的大小与跨接放于平行导轨上的导体棒ab的运动情况为(　　 )

　　　 A．时刻M中电流最大

　　　 B．时刻M中电流最大

　　　 C．导体棒ab将在导轨上来回运动

　　　 D．导体棒ab将一直向右方(或左方)做直线运动

4．雷达是利用无线电波的回波来探测目标方向和距离的一种装置，雷达的天线犹如喊话筒，能使电脉冲的能量集中向某一方向发射；接收机的作用则与人耳相仿，用以接收雷达发射机所发出电脉冲的回波。测速雷达主要是利用多普勒效应原理，可由回波的频率改变数值，计算出目标与雷达的相对速度。以下说法不正确的(　　 )

　　　　　 A．雷达发射的是不连续的电磁波

　　　　　 B．雷达用的是微波波段的无线电波

　　　　　 C．目标离雷达天线而去时，反射信号频率将高于发射信号频率

　　　　　 D．目标向雷达天线靠近时，反射信号频率将高于发射信号频率
