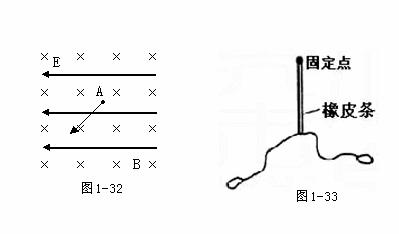

12．如图1-32所示，质量为m，带点量为-q的微粒以速度v与水平成45⁰进入匀强电场和匀强磁场，磁场方向垂直纸面向里。如微粒在电场、磁场、重力场作用下做匀速直线运动，则电场强度E=　　　　　 ，磁感应强度B=　　　　　　 。

11. 如图6所示，在两块相同的竖直木板之间，夹有质量均为m的4块相同的砖，用两大小均为F的水平力压紧木板，使砖静止，则第2与第1块砖间的摩擦力为　　　　　　 。

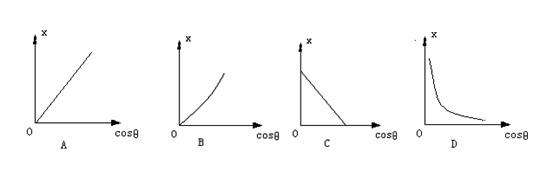

10．(08成都模拟)如图所示,一根轻弹簧上端固定在O点，下端拴一个钢球P，球处于静止状态。现对球施加一个方向向右的外力F，使球缓慢偏移，在移动中的每个时刻，都可以认为钢球处于平衡状态。若外力F的方向始终水平，移动中弹簧与竖直方向的夹角θ＜90^。且弹簧的伸长量不超过其弹性限度，则图中给出的弹簧伸长量x与cosθ的函数关系图像2中，最接近的是(　　 )

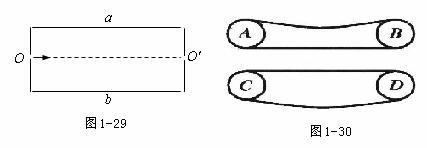

9．对如图1-30所示的皮带传动装置，下列说法中正确的是(　　 )

A．A轮带动B轮沿逆时针方向旋转　

B．B轮带动A轮沿逆时针方向旋转

C．C轮带动D轮沿顺时针方向旋转

D．D轮带动C轮沿顺时针方向旋转

8. 图1-29中为一“滤速器”装置示意图。a、b为水平放置的平行金属板，一束具有各种不同速率的电子沿水平方向经小孔O进入a、b两板之间。为了选取具有某种特定速率的电子，可在a、b间加上电压，并沿垂直于纸面的方向加一匀强磁场，使所选电子仍能够沿水平直线OO'运动，由O'射出。不计重力作用。可能达到上述目的的办法是

A．使a板电势高于b板，磁场方向垂直纸面向里

B．使a板电势低于b板，磁场方向垂直纸面向里

C．使a板电势高于b板，磁场方向垂直纸面向外

D．使a板电势低于b板，磁场方向垂直纸面向外

7．如图1-28所示，一辆汽车沿水平面向右运动，通过定滑轮将重物A缓慢吊起，在吊起重物的过程中，关于绳子的拉力F_T、汽车对地面的压力F_N和汽车受到的摩擦力F_f的说法中正确的是(　　 )

A．F_T不变，F_N不变，F_f逐渐增大

B．F_T不变，F_N逐渐增大，F_f逐渐增大

C．F_T逐渐增大，F_N不变，F_f逐渐增大

D．F_T逐渐减小，F_N逐渐增大，F_f逐渐增大

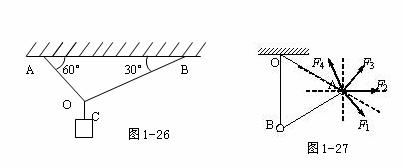

6．如图1-27所示，用两根细线把A、B两小球悬挂在天花板上的同一点O，并用第三根细线连接A、B两小球，然后用某个力F作用在小球A上，使三根细线均处于直线状态，且OB细线恰好沿竖直方向，两小球均处于静止状态。则该力可能为图中的(　 )

A．F₁ 　　　　B．F₂　　 　C．F₃ 　D．F₄

5．如图1-26所示，绳子AO的最大承受力为150N，绳子BO的最大承受力为100N，绳子OC强度足够大.要使绳子不断，悬挂重物的重力最多为(　　 )

A．100N　　　　　 B.150N　　　 C. 　　　　　　　D.200N

4．完全相同的直角三角形滑块A、B如图1-25所示叠放，设A、B接触的斜面光滑，A与桌面的动摩擦因数为，现在B上施加一水平推力F，恰好使A、B保持相对静止且一起匀速运动，则A对桌面的动摩擦因数跟斜面倾角的关系为　 (　　 )

A.

B.

C.

D. 与无关

3. 如图1-23所示，悬挂在O点的一根不可伸长的绝缘细

线下端有一个带电量不变的小球A，在两次实验中，

均缓慢移动另一带同种电荷的小球B，当B到达悬

点O的正下方并与A在同一水平线上，A处于受力

平衡时，悬线偏离竖直方向的角度为，若两次实验

中B的电量分别为q₁和q₂，分别为30°和45°，

则q₂/q₁为(　　　 )

　　　 A．2

B．3

　　　 C．2

D．3
