14．丹麦物理学家_____发现电流能产生磁场，法国物理学家_______揭示了磁现象的电本质，英国科学家_______发现了利用磁场产生电流的条件，英国物理学家________建立了完整的电磁场理论，预言了电磁波的存在，德国物理学家_______用实验成功地证明了电磁波的存在，并且完善了电磁场理论.

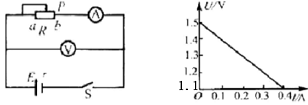

13．在用电流表和电压表测定电池的电动势和内阻的实验中：

(1)闭合开关S前，滑动变阻器的滑动头P应滑至_______端(填"a"或"b")。

(2)现备有以下器材：

　A．干电池1个　 B．滑动变阻器(0~50Ω) C．滑动变阻器(0~1750Ω) D．电压表(0~3V) E．电压表(0~15V) F．电流表(0~0.6A)G．电流表(0~3A)

其中滑动变阻器应选____ ，电流表应选______ 电压表应选______。(填写字母序号即可)

右上图是根据实验数据画出的U-I图像。由此可知这个干电池的电动势E=______V，内电阻r=_______Ω。

12．如图5所示，圆形线圈垂直放在匀强磁场里，第1秒内磁场方向指向纸里，如图(b)．若磁感应强度大小随时间变化的关系如图(a)，那么，下面关于线圈中感应电流的说法正确的是

　 A．在第1秒内感应电流增大，电流方向为逆时针

　 B．在第2秒内感应电流大小不变，电流方向为顺时针

　 C．在第3秒内感应电流减小，电流方向为顺时针

　 D．在第4秒内感应电流大小不变，电流方向为顺时针　

二 填空题　共17分

11．在LC振荡电路中，某时刻电容器的电场方向和线圈中的磁场方向如图4所示，则

　 A.电容器正在放电 　　　　　B.线圈中的磁场能正在减小　

　 C.线圈中的电流正在减小 　　D.自感电动势正在阻碍电流减小

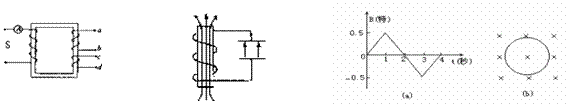

10．理想变压器输入电压U一定,上下两个副线圈匝数分别为n₂和n₃，如图3所示，当把这个电阻接在ab两端时，安培表示数为I₁，当把这个电阻接在cd两端时，安培表的示数为I₂，则

　 A. I₁∶I₂＝n₂∶n₃　 　　B. I₁∶I₂＝　　　　　 C.　 I₁∶I₂＝　　　　 D. I₁∶I₂＝

　　 图3　　　　　　　　　　　 图4　　　　　　　　　　　　 图5

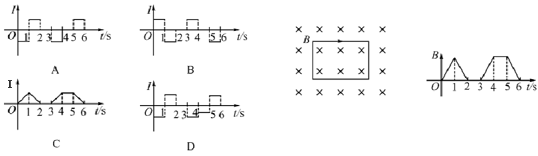

9．如图所示，一矩形线圈位于一随时间t变化的匀强磁场内，磁场的方向垂直线圈所在的平面(纸面)向里.磁感应强度B随时间t变化的规律如图所示.以I表示线圈中的感应电流，以图中线圈上箭头所示方向的电流为正，则下列I－t图中正确的是

8．在交流电路中，如果电源电动势的最大值保持不变，频率可以改变，在如图所示的电路的a、b两点间分别将甲、乙、丙单独接入。当使交流电频率增加时，可以观察到下列论述的哪种情况

　A .　 A₁读数不变，A₂增大，A₃减小。

　B.　 A₁读数减小，A₂不变，A₃增大。

　C.　 A₁读数增大，A₂不变，A₃减小。

　D.　 A₁、A₂、A₃的读数均不变。

7. 一矩形线圈，在匀强磁场中绕垂直于磁场方向并位于线圈平面内的固定轴转动，线圈中的感应电动势E随时间t的变化规律如图所示.下列说法正确的是

?A. t₁和t₂时刻穿过线圈的磁通量为零?

　 B. t₁和t₃时刻穿过线圈的磁通量变化率为零

　 C. 从线圈平面与磁场方向平行时刻开始计时

　 D. 每当感应电动势E变换方向时，穿过线圈的磁通量的绝对值都最大

6．理想变压器原、副线圈匝数之比为n₁∶n₂＝3∶1，线圈两端连接光滑导轨，副线圈与电阻R相连组成闭合回路.当直导线ab在匀强磁场中沿导轨匀速地向右做切割磁感线运动时，电流表A₁读数是12 mA，那么电流表A₂的读数为

A. 4 mA　　B. 0 mA　　　 C. 36 mA　 　　D. 与R大小有关

5．两个完全相同的电热器，分别通过如图所示的电压峰值相等的方波形交变电流和正弦式交变电流，则这两个电热器的电功率之比为

A. 1∶2　　B. 2∶1

C. 1∶1　　D. 3∶1
