20．如图所示，一固定光滑杆与水平方向夹角q，将一质量m₁的小环套在杆上，通过轻绳悬挂一个质量为m₂的小球，静止释放后，环与小球保持相对静止以相同的加速度a一起下滑，此时绳子与竖直方向夹角b，则下列说法正确的是------------------------------------------------------( 　　　)

(A)a＝gsinq

(B)m₁不变，则m₂越大，b越小

(C)q＝b，与m₁、m₂无关

(D)杆对小环的作用力大于m₁g+m₂g

19．如图所示，质量为M的斜面静止在水平面上。几个质量都是m的不同物块，先后在斜面上向下滑动。下列关于水平地面对斜面底部的支持力和静摩擦力的几种说法中正确的是(　　　 )

(A)匀速下滑时，支持力N＝(m+M)g，静摩擦力为零

(B)匀加速下滑时，支持力N＜(m+M)g，静摩擦力的方向水平向左

(C)匀减速下滑时，支持力N＞(m+M)g，静摩擦力的方向水平向右

(D)无论怎样下滑，总是支持力N＝(m+M)g，静摩擦力为零

18．如图甲所示，物体原来静止在水平面上，用一水平力F拉物体，在F从0开始逐渐增大的过程中，物体先静止后又做变加速运动，其加速度a随外力F变化的图像如图乙所示.根据图乙中所标出的数据可计算出---------------------------------------------------------------------------------( 　　　)

(A)物体的质量

(B)物体与水平面间的动摩擦因数

(C)在F为14N时，物体的速度

(D)在F为14N前，物体的位移

17、如图所示，竖直墙面与水平地面均光滑且绝缘，两个带有同种电荷的小球A、B分别处于竖直墙面和水平地面，且共处于同一竖直平面内，若用图示方向的水平推力F作用于小球B，则两球静止于图示位置，如果将小球B稍向左推过一些，两球重新平衡时的受力情况与原来相比---------------------------------------------------------------------------------------------------------------(　 　 　　 )

(A)推力F将增大

(B)墙面对小球A的弹力减小

(C)地面对小球B的弹力减小

(D)两小球之间的距离增大

16．在粗糙的水平面上，一物块在水平方向的外力F的作用下做直线运动，其v-t图像如图中实线所示，则下列判断中正确的-----------------------------------------------------------------------(　 　　　)

A、在0-1s内，外力F增大；

B、在1-3s内，外力F的大小恒定

C、在3-4s内，外力F可能不断减小

D、在3-4s内，外力F可能不断增大

15．如图甲所示，OA为一质量分布均匀的横梁，横梁始终保持水平状态，被一轻质钢索AB拉着，O为无摩擦铰链，重物在水平恒力F作用下从O点出发向右作匀加速直线运动，钢索中的拉力为T，物体到O点的距离为x，物体运动的时间为t，则图乙中能正确描述T-x、T-t之间关系的是：(　　　 )

14．物体B放在物体A上，A、B的上下表面均与斜面平行(如下图).当两者以相同的初速度靠惯性沿光滑固定斜面C向上做匀减速运动时 -----------------------------------------------------(　　　 )

(A)A受到B的摩擦力沿斜面方向向上.

(B)A受到B的摩擦力沿斜面方向向下.

(C)A、B之间的摩擦力为零.

(D)A、B之间是否存在摩擦力取决于A、B表面的性质.

13．在一条宽马路上，在同一点A、B两车同时开始运动，取开始运动时刻为计时零点，它们的v-t图像如图，这段时间内的情景是---------------------(　　　 )

(A)A车在0－t₁时间内做匀加速直线运动，在t₁时刻改变运动方向

(B)在t₂时刻A车速度为零，然后反向运动，此时两车相距最远

(C)在t₄时刻，两车相距最远

(D)在t₄时刻，A车追上B车

12．如图所示，轻绳OA的一端系在质量为m物体上，另一端系在一个套在粗糙水平横杆MN上的圆环上。现用水平力F拉绳上一点，使物体从图中实线位置缓慢上升到图中虚线位置，但圆环仍保持在原来位置不动，则在这一过程中，拉力F、环与横杆的静摩擦力f和环对杆的压力N，它们的变化情况是 -------------------------------------------------------(　　 　)

(A)F逐渐增大，f保持不变，N逐渐增大

(B)F逐渐减小，f逐渐增大，N逐渐减小

(C)F逐渐减小，f逐渐减小，N保持不变

(D)F逐渐增大，f逐渐增大，N保持不变

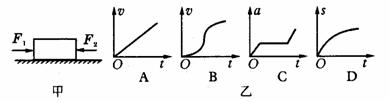

11．如图甲所示，放在光滑水平面上的木块受到两个水平力F₁与F₂的作用，静止不动，现保持力F₁不变，使力F₂逐渐减小到零，再逐渐恢复到原来的大小，在这个过程中，能正确描述木块运动情况的图像是图乙中的---------------------------------------------------------------------------(　 　　　)
