11．(8分)一位电工师傅为准确测量某电线厂生产的铜芯电线的电阻率，他截取了一段长

为L的电线，并用螺旋测微器测得其直径为D，用多用电表测其电阻发现小于1Ω；

为了尽可能的提高其测量精度，他从下列器材中挑选了一些元件，设计了电路，重

新测量这段导线的电阻．

　　 A．电源E：电动势约为3．0V，内阻不计；

　　 B．电压表：量程为0-3V，内阻约2kΩ；

　　 C．电压表：量程0-15V、内阻约为6kΩ；

　　 D．电流表：量程为0-0．6A，内阻约1Ω；

　　 E．电流表：量程为0-3．0A、内阻约0．1Ω

　　 F．滑动变阻器：最大阻值10Ω，额定电流2．0A；

　　 G．滑动变阻器：最大阻值1kΩ，额定电流1．0A；

　　 H．开关S一个，导线若干．

　 (1)实验时电压表选＿▲＿＿；电流表选＿▲＿；滑动变阻器选＿▲＿＿(填符号)；

　 (2)请设计合理的测量电路，把电路图画在方框内，在图中注明元件符号；

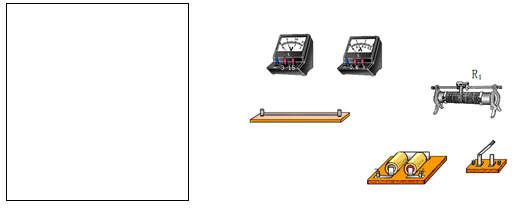

　 (3)请你按照设计的电路，在实物图中用笔画线代替导线连接元件．

10．(10分)某同学采用如图所示的装置验证规律：“物体质量一定，其加速度与所受合力成正比”。

a．按图把实验器材安装好，不挂配重，反复移动垫木直到小车做匀速直线运动；

　　 b．把细线系在小车上并绕过定滑轮悬挂配重，接通电源，放开小车，打点计时器在被小车带动的纸带上打下一系列点，取下纸带，在纸带上写上编号；

c．保持小车的质量M不变，多次改变配重的质量m，再重复步骤b；

d．算出每条纸带对应的加速度的值；

e．用纵坐标表示加速度a，横坐标表示配重受的重力mg(作为小车受到的合力F)，作出a－F图象。

(1) 在步骤d中，该同学是采用v－t图象来求加速度的。下图为实验中打出的一条纸带的一部分，纸带上标出了连续的3个计数点，依次为B、C、D，相邻计数点之间还有4个计时点没有标出。打点计时器接在频率为50Hz的交流电源上。打点计时器打C点时，小车的速度为　　　　　　 m/s；

(2) 其余各点的速度都标在了v－t坐标系中，如图所示。t=0.10s时，打点计时器

恰好打B点。请你将(1)中所得结果标在图所示的坐标系中，并作出小车运动的

v－t图线；利用图线求出小车此次运动的加速度a = _________m/s²；

(3)最终该同学所得小车运动的a－F图线如图所示，从图中我们看出图线是一条经过原点的直线。根据图线可以确定下列说法中不正确的是

A．本实验中小车质量一定时，其加速度与所受合力成正比

B．小车的加速度可能大于重力加速度g

C．可以确定小车的质量约为0.50kg

D．实验中配重的质量m远小于小车的质量 M

9．如图甲所示，在空间存在一个变化的电场和一个变化的磁场，电场的方向水平向右(图甲中由B到C)，电场强度的大小随时间变化情况如图乙所示；磁感应强度方向垂直于纸面, 磁感应强度的大小随时间变化情况如图丙所示。在t=1s时，从A点沿AB方向(垂直于BC)以初速度v₀射出第一个粒子，并在此之后，每隔2s有一个相同的粒子沿AB方向均以初速度v₀射出，射出的粒子均能击中C点。若AB＝BC=L，且粒子由A运动到C的运动时间均小于1s。不计空气阻力及电磁场变化带来的影响，则以下说法正确的是

A．磁场方向垂直纸面向里　　　

B．电场强度E₀和磁感应强度B₀的比值为E₀/B₀＝2 v₀

C．第一个粒子由A运动到C所经历的时间

D．第二个粒子到达C点的动能等于第一个粒子到达C点的动能

第Ⅱ卷(非选择题　共89分)

8．如图甲所示，两物体A、B叠放在光滑水平面上，对物体A施加一水平变力F，F－t关系图象如图乙所示。两物体在力F作用下由静止开始运动，且始终相对静止，规定水平向右为正方向，则　　　

　 A．两物体一直向右做直线运动

　 B．两物体沿直线做往复运动

　 C．在2s-3s时间内两物体间的摩擦力

逐渐减小

　 D．B物体所受的摩擦力方向始终与力F

的方向相同

7．如图所示为空间某一电场的电场线，a、b两点为其中一条竖直向下

的电场线上的两点，该两点的高度差为h，一个质量为m、带电量为

+q的小球从a点静止释放后沿电场线运动到b点时速度大小为，则下列说法中正确的有

A．质量为m、带电量为+2q的小球从a点静止释放后沿电场线运动

到b点时速度大小为2

B．质量为m、带电量为－q的小球从a点静止释放后沿电场线运动到

b点时速度大小为2

C．质量为m、带电量为－q的小球从a点静止释放后沿电场线运动到b点时速度大小为

D．质量为m、带电量为－2q的小球从a点静止释放后沿电场线运动到b点时速度大小为

6．2008年9月25 日，我国成功发射了“神舟七号”载人飞船．在飞船绕地球做匀速圆周运动的过程中，下列说法中不正确的是　

A．知道飞船的运动轨道半径和周期，再利用万有引力常量，就可以算出飞船的质量

B．宇航员从船舱中慢慢“走”出并离开飞船，飞船因质量减小，受到地球的万有引力减小，则飞船速率减小

C．飞船返回舱在返回地球的椭圆轨道上运动，在进入大气层之前的过程中，返回舱的动能逐渐增大，势能逐渐减小

D．若有两个这样的飞船在同一轨道上，相隔一段距离沿同一方向绕行，只要后一飞船向后喷出气体，则两飞船一定能实现对接

5．如图所示，在同一竖直平面内有两个正对着的半圆形光滑轨道，轨道的半径都是R。轨

道端点所在的水平线相隔一定的距离x。一质量为m的小球能在

其间运动而不脱离轨道，经过最低点B时的速度为v。小球在最

低点B与最高点A对轨道的压力之差为ΔF (ΔF >0 )。不计空

气阻力。则

A．m、x一定时，R越大，ΔF一定越大

B．m、x一定时，v越大，ΔF一定越大

C．m、R一定时，x越大，ΔF一定越大

D．m、R一定时，v越大，ΔF一定越大

4．图甲是某小型家用电器电源部分的主要工作电路图，工作时Ⅰ部分变压器原线圈A、B两端与输出电压为220V的交流电源相连接，通过电路元件的工作最后在Ⅲ部分E、F两端输出6.0V的直流电。当A、B两端输入如图乙所示的交变电压时，在Ⅱ部分的M、N两端输出的电压如图丙所示。Ⅲ部分中的自感线圈L的直流电阻可忽略不计，关于该电路元件及其工作过程，下列说法中正确的是

A．Ⅰ部分的变压器是降压变压器　　　　　

B．Ⅲ部分的自感线圈L的作用是阻碍直流成分，导通交流成分

C．Ⅲ部分的电容器C的作用是阻碍交流成分，导通直流成分

D． M、N两端输出电压的有效值为2U₀

3．如图所示，质量相等的物块A、B叠放在光滑水平面上。两轻质弹簧的一端固定在竖直

墙壁上，另一端分别与A、B相连接。两弹簧的原长相同，与A相连的弹簧的劲度系数

小于与B相连的弹簧的劲度系数。开始时A、B处于静止状态。现对物块B施加一水平

向右的拉力，使A、B一起向右移动到某一位置又处于静止状态(A、B无相对滑动，弹

簧处于弹性限度内)，撤去这个拉力后　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

A．A受到的合力总等于弹簧对B的弹力

　　 B．A受到的合力总大于弹簧对B的弹力

　　 C．A受到的摩擦力始终与弹簧对它的弹力方向相同

　　 D．A受到的摩擦力与弹簧对它的弹力方向有时相同，有时相反

2．在下列模拟路灯照明电路的光控开关电路中，R_G为半导体光敏电阻、LED为发光二极管，不能实现天暗时LED发光、天亮时LED熄灭的电路的是
