1、(06盐城)在如图所示的滑轮组上绕线，使匀速提升重物G时最省力.

例1： (06北京)请在图14中画出用滑轮组提升水桶最省力的绕绳方法。

例2 　(06桂林)一辆汽车不小心陷进了泥潭中，按如图3所示的甲、乙两种方法安装滑轮，均可将汽车从泥潭中拉出。如果汽车的动

力比阻力小800N，则甲图中人拉动汽车的拉力至少为　 　　，乙图中人拉动汽车的拉力至少为　　　 　，其中比较省力的是　　 　图。(绳与滑轮间的摩擦不计)

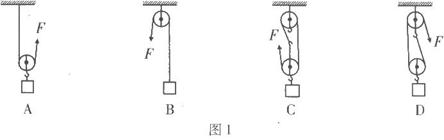

例3 (06玉林)如图1所示，表示用滑轮或滑轮组提起同一重物的几种方法其中最省力的是　 (动滑轮重和摩擦忽略不计)：

1、滑轮：

(1)定滑轮：

①定义：中间的轴固定不动的滑轮。

②实质：定滑轮的实质是：等臂杠杆

③特点：使用定滑轮不能省力但是能改变动力的方向。

④对理想的定滑轮(不计轮轴间摩擦)F=G

绳子自由端移动距离S_F(或速度v_F) = 重物移动

的距离S_G(或速度v_G)

(2)动滑轮：

①定义：和重物一起移动的滑轮。(可上下移动，

也可左右移动)

②实质：动滑轮的实质是：动力臂为阻力臂2倍的省力杠杆。

③特点：使用动滑轮能省一半的力，但不能改变动力的方向。

①　　　 理想的动滑轮(不计轴间摩擦和动滑轮重力)则：

F=1/2G只忽略轮轴间的摩擦则拉力F=1/2(G_物+G_动)

绳子自由端移动距离S_F(或v_F)=2倍的重物移动的距离S_G(或v_G)

(1)　　　 滑轮组

①定义：定滑轮、动滑轮组合成滑轮组。

②特点：使用滑轮组既能省力又能改变动力的方向

③理想的滑轮组(不计轮轴间的摩擦和动滑轮的重力)拉力F=　 1/nG 。只忽略轮轴间的摩擦，则拉力F=1/n(G_物+G_动) 绳子自由端移动距离S_F(或v_F)=n倍的重物移动的距离S_G(或v_G)

④组装滑轮组方法：首先根据公式n=(G_物+G_动) / F求出绳子的股数。然后根据“奇动偶定”的原则。结合题目的具体要求组装滑轮。

5滑轮组省力情况：几段绳子承担重物和动滑轮的总重，提起重物所用力就是物重的几分之一。

注：一般说绳子自由端如果向上拉动，数绳子股数时算上此绳数，如果自由端向下拉动，数绳子股数时，不算此绳数。设计滑轮组一般先依拉力，阻力关系或依拉力移动距离与重物移动距离确定绕滑轮组的绳子股数再按绳子股数，拉力方向推出动滑轮和定滑轮的个数。

动滑轮个数：(n为偶数时)

　　　　　　 (n为奇数时)

2、使用滑轮组时，滑轮组用几段绳子吊着物体，提重物所用的力就是物重的几分之一 。若一动滑轮和所挂的重物的总重是500牛，则所用的拉力F大小是250牛。

1、定滑轮实质是个等臂杠杆。使用定滑轮不省力，但是能改变力的的方向 。动滑轮实质是个动力臂为阻力臂2倍的杠杆，根据杠杆的平衡条件，动滑轮能省一半力。

第二课时

6、(06泉州)在“探究杠杆平衡条件”实验中：

(1)实验前，先把杠杆的中点支在支架上，调节两端的平衡螺母，使杠杆在___________________位置

平衡。(图中杠杆上每格距离相等)

(2)实验中，改变支点两侧的钩码位置和个数，一般要做三次实验，得到三组数据并进行分析，这样做的目的是：_____________________________________。

(3)如图17所示，杠杆处于平衡状态。如果在支点两侧的钩码下方分别再挂一个等重的钩码后，杠杆____________保持平衡(选填“能”或“不能”)

5．(06大连)图5是用杠杆提起重物的示意图。请画出拉力F₁(方向竖直向上)的力臂，并画出挂重物的绳对杠杆的拉力F₂的示意图。

4、(06北京)如图13所示，O点为杠杆的支点，请画出力F的力臂，并用字母L表示。

3、(06江西)生活和生产中有许多不同类型的杠杆，如图7所示的托盘天平属于　　　 杠杆，缝纫机踏脚板属于　　　 杠杆，铡刀属于　　　　　 杠杆．
