2、农作物的种子经过发酵、蒸馏制得的乙醇被称为“绿色汽油”。乙醇的分子结构如图所示。则下列叙述正确的是(　　 )

A．乙醇分子是由3种元素组成的有机物

B．一个乙醇分子中含有28个质子

C．乙醇中碳、氧元素的质量比为3︰2

D．乙醇中氧元素的质量分数最大

[解析]根据乙醇的分子结构图示，可知乙醇的化学式是C₂H₅OH，其分子是由三种原子构成，一个乙醇分子中含有的质子数是6×2+1×6+8=26，乙醇中质量分数最大的是碳元素。

[答案]C

1、雄伟壮观的国家大剧院主体建筑表面安装了近2万块钛(Ti)金属板。已知Ti原子核内有22个质子，则下列叙述正确的是(　 )

　 A.Ti可以表示一个钛原子　　 　　B.Ti⁴⁺核外有26个电子

　 C.TiO₂中含有氧分子　　　　 　　D.CaTiO₃属于金属氧化物

[解析]钛原子的核内有22个质子，则其核外有22个电子，Ti⁴⁺是钛原子失去4个电子形成的，因此Ti⁴⁺核外只有18个电子。在TiO₂中，“O₂”表示一个TiO₂分子中含有2个氧原子，不含有氧分子。在CaTiO₃中，含有三种元素，所以不属于氧化物。

[答案]A

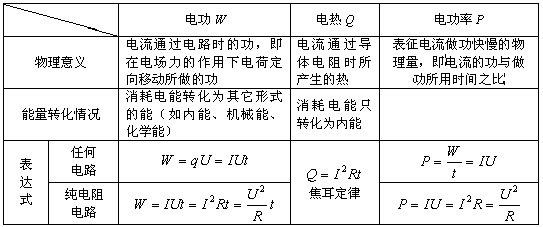

6. 电功率、焦耳定律

(1)纯电阻用电器：电流通过用电器以发热为目的，例如电炉、电熨斗、电饭锅、电烙铁、 白炽灯泡等。

(2)非纯电阻用电器：电流通过用电器是以转化为热能以外的形式的能为目的，发热不是目的，而是不可避免的热能损失，例如电动机、电解槽、给蓄电池充电、日光灯等。

习题1：下图所列的4个图象中，最能正确地表示家庭常用的白炽电灯在不同电压下消耗的电功率P与电压平方U ²之间的函数关系的是以下哪个图象

A.　　　　　　　　　　　　　 B.　　　　　　　　　　　　 C.　　　　　　　　　　　　 D.

解：此图象描述P随U ²变化的规律，由功率表达式知：，U越大，电阻越大，图象上对应点与原点连线的斜率越小。选C。

习题2： 某一电动机，当电压U₁=10V时带不动负载，因此不转动，这时电流为I₁=2A。当电压为U₂=36V时能带动负载正常运转，这时电流为I₂=1A。求这时电动机的机械功率是多大？

解：电动机不转时可视为为纯电阻，由欧姆定律得，，这个电阻可认为是不变的。电动机正常转动时，输入的电功率为P_电=U₂I₂=36W，内部消耗的热功率P_热==5W，所以机械功率P=31W

5. 闭合电路的欧姆定律

习题：在如图所示的电路中，R₁、R₂为定值电阻，R₃为可变电阻，电源的电动势为E，内阻为r .设电流表A的读数为I，电压表V的读数为U .当R₃滑动触点向图中a端移动，则D

A.I变大，U变小

B.I变大，U变大

C.I变小，U变大

D.I变小，U变小

4. 电源的电动势和内电阻

2、如图所示的电路中，L₁、L₂为“220V、100W”灯泡，L₃、L₄为“220V，40W”灯泡，现将两端接入电路，其实际功率的大小顺序是( A　 )

　 A．P₄＞P₁＞P₃＞P₂

　 B．P₄＞P₁＞P₂＞P₃

　 C．P₁＞P₄＞P₂＞P₃

　 D．P₁＞P₄＞P₃＞P₂

3．电阻的串、并联

2． 电阻定律

习题：一根粗细均匀的导线，两端加上电压U时，通过导线中的电流强度为I，导线中自由电子定向移动的平均速度为v，若导线均匀拉长，使其半径变为原来的，再给它两端加上电压U，则BC

A.通过导线的电流为　　　　　　　　　　 　B.通过导线的电流为

C.自由电子定向移动的平均速率为　　　　　 D.自由电子定向移动的平均速率为

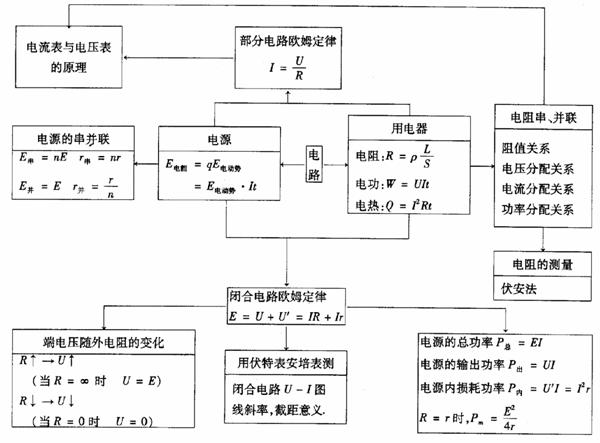

本章知识结构

[高考常考查的知识点]

本章内容高考中主要考查电路分析与计算，电压、电流和电阻的测量，重点一般不在对基本概念的理解、辨析方面，而重在知识应用，在分析问题的能力方面．高考本章知识占15%左右．从近几年高考来看，该部分一般不会出现大的计算题．此部分实验较多，是高考中必考的内容，要重点掌握．近几年连续以“活题”形式出现考查电阻的测定，更要掌握其基本的测量方法。

[典型题目]

1．　　 欧姆定律　适用于金属导体和电解液，不适用于气体导电。电阻的伏安特性曲线：注意I-U曲线和U-I曲线的区别。还要注意：当考虑到电阻率随温度的变化时，曲线的弯曲方向。

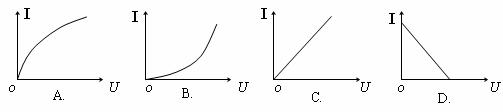

习题： 实验室用的小灯泡灯丝的I-U特性曲线可用以下哪个图象来表示：

解：灯丝在通电后一定会发热，当温度达到一定值时才会发出可见光，这时温度能达到很高，因此必须考虑到灯丝的电阻将随温度的变化而变化。随着电压的升高，电流增大，灯丝的电功率将会增大，温度升高，电阻率也将随之增大，电阻增大，。U越大I-U曲线上对应点于原点连线的斜率必然越小，选A。
