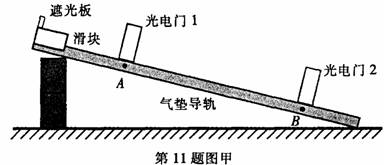

11．(10分)某研究性学习小组采用如图甲所示的装置，探究物体的加速度与所受合外力的关系．提供器材有：气垫导轨(总长度为L)、滑块(总质量为m，装有宽度为d的遮光板)、光电门两只(配接数字计时器)、木块若干、米尺．在一次实验中，测出两光电门AB间的距离为L。，导轨顶端距水平面的高度为h，接通气源，让滑块从导轨顶端由静止开始向下运动，读出遮光板通过光电门1的时间为t_l，通过光电门2的时间为t₂，重力加速度为g

　　 (1)通过改变气垫导轨与水平面的夹角，改变合外力大小，探究滑块从导轨顶端由静止开始运动的加速度与所受合外力的关系．上述实验中滑块所受合外力大小可表示为F=　　　　　　 ，加速度大小为a=　　　　　　 ·

　　 (2)该小组测得多组数据，描点作出了如图乙所示的a-F图线，图线不通过坐标原点的主要原因是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ·

　　 (3)利用同样的装置可以验证机械能守恒．滑块在AB间运动过程机械能守恒的表达式可表示为　　　　　　 ·实验结果显示，滑块有机械能的损失，原因是要克服空气阻力做功．在甲图中，保持其他条件不变，只调整光电门2的位置，增大Lo，发现空气的平均阻力f随之增大，究其本质，说明空气阻力与　　　　　　　　　 有关．

必做题

10．(8分)为了测量某电流表A的内阻(量程为50mA，内阻约10Ω)，提供的实验器材有：

A．直流电压表V(0~3V，内阻约6kΩ)

B．定值电阻R₁(5．0Ω　　 1A)

C．定值电阻R₂(50．0Ω　 0．1A)

D．滑动变阻器R(0~5Ω　 2A)

E．直流电源E(3V，内阻很小)

F．导线、电键若干

(1)实验中定值电阻R。应选用　　　　　　 (选填“R₁”或“R₂”)；

(2)在如图虚线框内将实验电路原理图画完整；

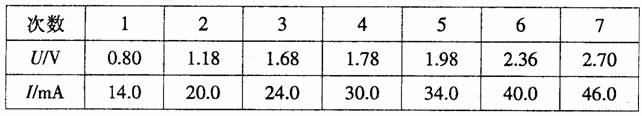

(3)某同学在实验中测出7组对应的数据(见下表)：

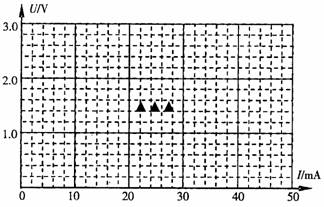

请在图示坐标中描点作出U--I图线．由图象可知，表中第　　　　　 次实验数据有错误，此电流表的电阻为　　　　　　　　 Ω。

9．如图所示，相距为d的两平行金属板的电容为C，带电量为Q．有一长为L的绝缘轻杆，两端各固定电荷量分别为-q和+q的小球，不计两球的重力和两球间的库仑力．现先将杆从平行于极板的位置I缓慢移动到垂直于极板的位置Ⅱ，再从位置Ⅱ缓慢移动到无穷远处．则

A．从位置I移到位置Ⅱ的过程中，两球电势能之和减小

B．从位置I移到位置Ⅱ的过程中，电场力做功为零

C．从位置Ⅱ移到无穷远处的过程中，两球的电势能之和不变

D．从位置Ⅱ移到无穷远处的过程中，克服电场力做功

8．如图所示，质量为M的半圆形轨道槽放置在水平地面上，槽内壁光滑．质量为m的小物体从槽的左侧顶端由静止开始下滑到右侧最高点的过程中，轨道槽始终静止，则该过程中

　 A．轨道槽对地面的最小压力为Mg

　 B．轨道槽对地面的最大压力为(M+3m)g

　 C．轨道槽对地面的摩擦力先增大后减小

　 D．轨道槽对地面的摩擦力方向先向左后向右

7．如图所示是模拟路灯的光控电路，R_G为光敏电阻，LED为发光二极管，为实现LED天暗时发光、天亮时熄灭，下列说法中正确的是

　 A．虚线框内的元件是与门

　 B．虚线框内的元件是或门

　 C．要求在天更暗时路灯点亮，应该将R的阻值调大些

　 D．要求在天更暗时路灯点亮，应该将R的阻值调小些

6．如图所示，小球以初速度v_o水平抛出，经过时间t下落的高度为h，正好垂直撞在倾角为θ的斜面上．若不计空气阻力，重力加速度为g，则小球将要撞击斜面时的速度大小为

A．　　 B．

C．v_o+gt　　 D．

5．一物体静止在地面上，在竖直方向的拉力作用下开始运动(不计空气阻力)．在向上运动的过程中，物体的机械能E与上升高度h的关系图象如图所示，其中O-h₁过程的图线是过原点的直线，h₁~h₂过程的图线为平行于横轴的直线．则

A．在O~h₂　 升过程中，物体先做加速运动，后做匀速运动

B．在O~h₁上升过程中，物体的加速度不断增大

C．在O~h_l上升过程中，拉力的功率保持不变

D．在h₁~h₂上升过程中，物体只受重力作用

4．如图所示为一个小型电风扇的电路简图，其中理想变压器的原、副线圈的匝数比为n，原线圈接电压为U的交流电源，输出端接有一只电阻为R的灯泡上和风扇电动机D，电动机线圈电阻为r。接通电源后，电风扇正常运转，测出通过风扇电动机的电流为I则

A．风扇电动机D两端的电压为Ir

B．理想变压器的输人功率为+

C．风扇电动机D的机械功率为

D．灯泡L中的电流为nU/R

3．我国于2010年1月17日在西昌卫星发射中心成功发射了第三颗北斗导航卫星．该卫星在发射过程中经过四次变轨进入同步轨道．如图为第四次变轨的示意图，卫星先沿椭圆轨道I飞行，后在远地点P处实现变轨，由椭圆轨道I进人同步轨道II则该卫星

A．在轨道Ⅱ上的周期比地球自转周期大

　 B．在轨道Ⅱ上的加速度比在轨道I上任意-点的加速度大

　 C．在轨道Ⅱ上的机械能比在轨道I上任意一点的机械能大

　 D．在轨道Ⅱ上的速度比在轨道I上任意-点的速度大

2．如图所示，a、b、c为三个完全相同的灯泡，L为自感线圈(自感系数较大，电阻不计)，E为电源，S 为开关。闭合开关S，电路稳定后，三个灯泡均能发光。则

　 A．断开开关瞬间，c熄灭，稍后a、b同时熄灭

　 B．断开开关瞬间，流过a的电流方向改变

　 C．闭合开关，a、b、c同时亮

　 D．闭合开关，a、b同时先亮，c后亮
