18、如图所示为加在电灯上的电压图象，即在正弦交流电的每二分之一周期中，前面四分之一周期被截去，那么现在电灯上电压的有效值为　　　　　 。

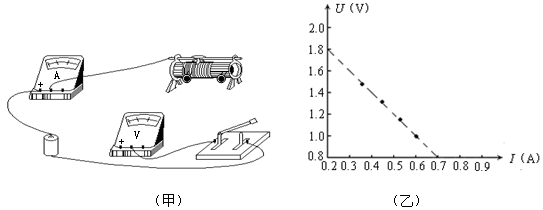

17．如图所示，在“测定电池的电动势和内电阻”的实验中：

(1)请你不改动已接导线，在(甲)图中把还需要连接的导线补上。

(2)说明闭合电键前，应使变阻器滑片处在________位置上。测得该电源的伏安特性曲线如图(乙)所示，则纵坐标表示的是该电路的____　 __电压，

(3)该电源的电动势为__________V，比真实值　　　　　 ；(填偏大或偏小或相等)；内电阻

为__________Ω。比真实值　　　　　 ；(填偏大或偏小或相等)。

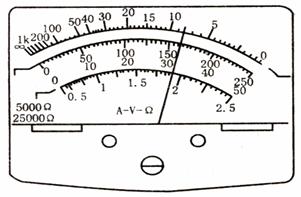

16、如图所示为一正在测量中的多用电表的表盘。

(1)如果是用直流10V档测量电压，则读数为__________V.

(2)如果是用直流5mA档测量电流，则读数为_________mA .

(3)如果是用×100Ω档测量电阻，则读数为__________Ω.

15.如图，匀强磁场垂直纸面向里，有一足够长的等腰三角形绝缘滑槽，斜槽两侧与水平面夹角为α，在斜槽顶点两侧各放一个质量相等、带等量负电荷的滑块A和B，两滑块与斜槽间的动摩擦因数相等，且μ＜tanα，将两滑块同时由静止释放，则(　　 )

A．洛伦兹力对A、B两滑块都不做功

B．两滑块沿斜槽都做匀加速运动，且a_A>a_B

C．两滑块沿斜槽都做变加速运动，且a_A>a_B

D．两滑块沿斜槽的最大位移的大小关系为s_A>s_B

14、如图所示，一电子沿Ox轴射入电场，在电场中的运动轨迹为OCD，已知，电子过C、D两点时竖直方向的分速度为v_Cy和v_Dy；电子在OC段和OD动能变化量分别为△E_K1和△E_K2，则( 　　)

A．目　　　 B．

C．　　 D．

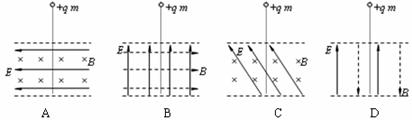

13.如图所示，虚线间空间存在由匀强电场E和匀强磁场B组成的正交或平行的电场和磁场(实线为电场线)，有一个带正电小球(电量为+q，质量为m)从正交或平行的电磁混合场上方的某一高度自由落下，那么，带电小球可能沿直线通过下列的哪些电磁混合场(　　 )

12、如图为理想变压器原线圈所接交流电压的波形。原、副线圈匝数比n_1∶n₂=10:1串联在原线圈电路中电流表的示数为1A，下列说法正确的是(　 　　)　　

A．变压器输出端所接电压表的示数为20V

B．变压器的输出功率为200W

C．变压器输出端的交流电的频率为50Hz

D．穿过变压器铁芯的磁通量变化率的最大值为Wb/s

11、如图所示，电路甲、乙中，电阻R和自感线圈L的电阻值都很小，接通S，使电路达到稳定，灯泡D发光，则　 ( 　　)

A．在电路甲中，断开S，D将逐渐变暗

B．在电路甲中，断开S，D将先变得更亮，然后渐渐变暗

　 C．在电路乙中，断开S，D将渐渐变暗

D．在电路乙中，断开S，D将变得更亮，然后渐渐变暗

10. 如右图所示，一闭合直角三角形线框以速度v匀速穿过匀强磁场区域。从bc边进入磁场开始到a点离开的过程中，线框中感应电流的情况(以逆时针方向为电流的正方向)是下图中的(　　 )

9、如图所示电路，电容器C与灯泡并联后再与电阻串联，电路采用交变电流供电，并且电压保持不变，当交流电流的频率增高时(　 　)

A. 电容器的电容增大　　 B. 电容器的电容减小

C. 电灯泡变暗　　　　　 D. 电灯泡变亮
