4.(09·上海·7)图4为蹦极运动的示意图。弹性绳的一端固定在点，另一端和运动员相连。运动员从点自由下落，至点弹性绳自然伸直，经过合力为零的点到达最低点，然后弹起。整个过程中忽略空气阻力。分析这一过程，下列表述正确的是　　　　　 (　 　)

　①经过点时，运动员的速率最大

②经过点时，运动员的速率最大

③从点到点，运动员的加速度增大

　④从点到点，运动员的加速度不变

A．①③　　　 B．②③　　　 C．①④　　 　　 D．②④

3.(09·江苏物理·7)如图3所示，以匀速行驶的汽车即将通过路口，绿灯还有2 s将熄灭，此时汽车距离停车线18m。该车加速时最大加速度大小为，减速时最大加速度大小为。此路段允许行驶的最大速度为，下列说法中正确的有　　　　　　　　　　　　　　 (　 　)

A．如果立即做匀加速运动，在绿灯熄灭前汽车可能通过停车线

B．如果立即做匀加速运动，在绿灯熄灭前通过停车线汽车一定超速

C．如果立即做匀减速运动，在绿灯熄灭前汽车一定不能通过停车线

D．如果距停车线处减速，汽车能停在停车线处

2.(08广东理科基础6) 如图2所示,质量为m的物体悬挂在轻质支架上,斜梁OB与竖直方向的夹角为θ.设水平横梁OA和斜梁OB作用于O点的弹力分别为F₁和F₂,以下结果正确的是 ( 　　)　

A. 　　　　 　B. 　　　　　　

C. 　　　　　D. 　

1.(09·北京·18)如图1所示，将质量为m的滑块放在倾角为的固定斜面上。滑块与斜面之间的动摩擦因数为。若滑块与斜面之间的最大静摩擦力合滑动摩擦力大小相等，重力加速度为g，则　　　　 (　 　)

A．将滑块由静止释放，如果＞tan，滑块将下滑

B．给滑块沿斜面向下的初速度，如果＜tan，滑块将减速下滑

C．用平行于斜面向上的力拉滑块向上匀速滑动，如果=tan，拉力大小应是

D．用平行于斜面向下的力拉滑块向下匀速滑动，如果=tan，拉力大小应是

24、题目在答题卷上

23、如图所示，一足够长的矩形区域abcd内充满方向垂直纸面向里的、磁感应强度为B的匀强磁场，在ad边中点O，方向垂直磁场向里射入一速度方向跟ad边夹角θ = 30°、大小为v₀的带正电粒子，已知粒子质量为m，电量为q，ad边长为L，ab边足够长，粒子重力不计，求：

(1)粒子能从ab边上射出磁场的v₀大小范围。

(2)如果带电粒子不受上述v₀大小范围的限制，求粒子在磁场中运动的最长时间。

22、如图所示，在竖直平面内建立xOy直角坐标系，Oy表示竖直向上的方向。已知该平面内存在沿x轴负方向的区域足够大的匀强电场，现有一个带电量为2.5×10^－4C的小球从坐标原点O沿y轴正方向以0.4kg.m/s的初动量竖直向上抛出，它到达的最高点位置为图中的Q点，不计空气阻力，g取10m/s².

(1)指出小球带何种电荷；　

(2)求匀强电场的电场强度大小；

(3)求小球从O点抛出到落回x轴的过程中电势能的改变量.

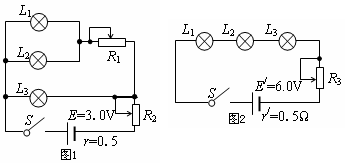

21、三只灯泡L₁、L₂和L₃的额定电压分别为1.5 V、1.5 V和2.5 V，它们的额定电流都为0.3 A.若将它们连接成图1、图2所示电路，且灯泡都正常发光，

(1)　　　　　 试求图1电路的总电流和电阻R₂消耗的电功率;

(2)　　　　　 分别计算两电路电源提供的电功率，并说明哪个电路更节能。

20、如图所示为包含某逻辑电器的一个简单电路图，L为小灯泡。光照射电阻R`时，其阻值将变得远小于R。该逻辑电路

是　　　 (填“与”“或”或“非”)门电路。当电阻R`受到光照时小灯泡L将　　　　　 (填“发光”或“不发光”)。

19、如图所示，质量为m，带电量+q的小球置于半径为R的半圆形光滑轨道内，整个装置处于场强为E的竖直向下匀强电场中，小球从水平直径位置上的a点由静止释放，则小球经过最低点b时轨道对小球支持力的大小为　　　　　 。(重力加速度为g)
