5．(18分)根据试题要求填空或作图。

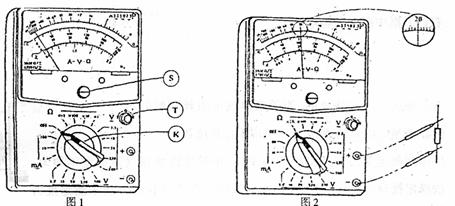

　 (1)图1为多用电表的示意图，其中S、K、T为三个可调节的部件，现用此电表测量一阻值约为20~30Ω的定值电阻，测量的某些操作步骤如下：

①调节可调部件　　　　　　　 　，使电表指针停在　　　　　　　 　位置；

②调节可调部件K，使它的尖端指向　　　　　　　 　位置；

③将红、黑表分别插入“+”、“-”插孔，笔尖相互接触，调节可调部件　　　　　　　 　，使电表指针指向　　　　　　　 　位置。

　 (2)在用多用表测量另一电阻值时，电表的读数如图2所示，该电阻的阻值为　　 　Ω。

　 (3)用伏安法测定一段阻值为5Ω左右的金属导线的电阻率，要求测量结果尽量准确，现备有以下器材。

　　　 　　 A．电池组(10V，内阻1Ω)

　　　 　　 B．电流表1(0~3A，内阻0.0125Ω)

　　　 　　 C．电流表2(0~0.6A，内阻0.125Ω)

　　　 　　 D．电压表1(0~3V，内阻3kΩ)

　　　 　　 E．电压表2(0~15V，内阻15kΩ)

　　　 　　 F．滑动变阻器1(0~10Ω，额定电流2A)

　　　 　　 G．滑动变阻器2(0~1000Ω，额定电流0.3A)

　　　 　　 H．电键、导线

　　　 　　 以上器材中应选用的是 　　　　　　　　。(填写器材的字母代号)

　 (4)左右边方框中画出实验电路图。

　 (5)该电阻是由电阻丝绕成的，为了求得该电阻丝材料的电阻率，需用螺旋测微器测量电阻丝的直径，结果如右图，其读数为　　　　　　　 　.

　 (6)在用单摆测定重力加速度的实验中，一个学生因所用摆球密度不均匀，无法确定摆球的重心位置，他巧妙地采用了改变摆长的方法来测定重力加速度，实验中第一次量得悬点至摆球顶部处摆线长为l₁，测得对应的摆动周期为T₁，第二次测得悬点到摆球顶部处摆线长为l₂(l₂>l₂)，测得摆动周期为T₂，写出实验中测得的重力加速度的表达式 　　　　　　　.

　　　　 A₂进行校准，请设计并画出校准电路图。(请将电路图车到虚线框内)

　 3．(18分)(1)如图所示是用来测量电阻R_x的电路. 在接通S₁

之前，应将滑动变阻器R的滑动片滑至　　　　　 端. 为

减小误差，接通S₁后，调节R的滑动片使电流表A中有一

适当的电流值，然后将S₂先后合向1、2两位置，同时观察

电压表V和电流表A的示数. 若A的示数基本不变，应将

S₂合向　　　　　　　 ；若电压表V的示数基本不变，则

　 应将S₂合向　　　　　　 .

　 (2)在《用双缝干涉测光

的波长》的实验中，

装置如图. 双缝间的

距离d=3mm.

①若测定红光的波长，应选用　　　　　 色的滤光片. 实验时需要测定的物理量有：

　 　 　　　　　　　　　和　　　　　　　　 .

②若测得双缝与屏之间距离为0.70m，通过

测量头(与螺旋测微器原理相似，手轮转

动一周，分划板前进或后退0.500mm)观

察第1条亮纹的位置如图a所示，观察第

5条亮纹的位置如图b所示. 则可求出红光

的波长λ=　　　　 m.(保留一位有效数字)

4．(16分)一电流表A刻度盘上共有10个小格，现用如图所示的电路测定其量程，提供的器材如下表

　 (1)为能较准确地测出待测电流表A的量程，标准电流表应选用　　　　　　　　　 。

　 (2)将实行图连成测量电路。

　 　　　　 的电压表，需　　　　 联一阻值为　　　 Ω的定值电阻。请将改装后的新表盘刻

　 　　　　 度填好。

2．若R₂读数为2Ω则表头内阻R_g=　　　　　　

1．断开K₂，闭合K₁，调节R₁使　　　 。闭合K₂保持　　　　　 不变，调节　　　　

使　　　　　 (填入选项A，B，C或D)

　　　　　　　 A．R₁ B．R₂　　　　　　　　 C．电流表半偏　　　　　 D．电流表满偏

3．(22分)电流表在生产、生活中的用途相当广泛。通常电流表的量程较小，一般在几十微安至几百微安。常用的量程较大的电流表都是通过改装的。电流表还可以改装为电压表、欧姆表。在生产、科研实验中往往有一些非电磁量需要测量，可通过传感器将非电磁量转换为电磁量用电流表进行测量。以下为使用电流表的一组问题，请回答：

　 　　　 ①实验室在“用电流表和电压表测电池的电动势和内阻”实验中，若所用的电流表的内阻较大(与电池的内阻可比)，那么在下列的甲、乙两种测量电路中应选择采用　　　　　　　　　　　　 　

电路。

　　　　　　　　 　甲　　　　　　　　　　　 乙

②以下为实验室用电流表测量电阻的一组问题，请按要求作答：

　 (1)实验室现备有电流表A一只，已知阻值的电阻R₀一只，单刀单掷电键一个K₁(作为电路总电键用)，单刀双掷电键一个K₂，滑动变阻器R一个，电源ε一个及导线若干。请利用以上器材设计一电路测量一个未知电阻R_x的阻值，在以下虚线框A中画出你设计的电路图，并简述测量的步骤。

A　　　　　　　　　　　　　　　　　 B

　　 (2)若实验室能提供如下器材，现要测量一未知电阻R_x(约20Ω)的阻值

请你设计一种在测量中可以较准确并能不通过计算就能直接读出待测电阻阻值的电路，请在以上虚线框B中画出你设计的电路图，并简述其测量方法步骤。

　 4．(17分)在“测定金属的电阻率”的实验中，用螺旋测微器测

量金属丝直径时的刻度位置如图17所示，用米尺测量金属丝

的长度。金属丝的电阻大约为。先用伏安法测

出金属丝的电阻，然后根据电阻定律计算出该金属材料的电阻率。

　　　 (1)从图17中读出金属丝的直径为　　　　　　 mm。

　　　 (2)在用伏安法测定金属丝的电阻时，除被测的电阻丝外，

　 还有如下供选择的实验器材：

　　　 直流电源；电动势约4.5V,内阻很小;

　　　 电流表A₁；量程0~0.6A，内阻0.125；

　　　 电流表A₂；量程0~3.0A，内阻0.025；

　　　 电压表V；量程0~3V，内阻；

　　　 滑动变阻器R₁；最大阻值10；

　　　 滑动变阻器R₂；最大阻值50;

　　　 开关、导线等。

　　　 在可供选择的器材中，应该选用的电流表是　　　　　　 ，应该选用的滑动变阻器是

　 　　　　　　　　。

　　　 (3)根据所选的器材，在右边的方框中画出实验电路图。

　　　 (4)若根据伏安法测出电阻丝的电阻为，则这种金属材料的电阻率为

　　　　　 　　　　　　　　·m。(保留二位有效数字)

　 (1)试说明其中道理：

　 (2)请再设计一个用来测定其它非电物理量电容式传感器。

Ⅱ．(8分)要测量由2节干电池串联而成的电池组成的电动势E和内阻r(约几欧)，提供下列器材，电压表V₁(量程3V， 内阻1kΩ)、电压表V₂(量程15V，内阻1kΩ)、电阻箱(0-9999Ω)、开关、导线若干。

　　 某同学用量程为15V的电压表连接成如图所示的电路，实验步聚如下：

　 (1)合上开关S，将电阻R的阻值调到R₁=10Ω读得电压数表的读数为U₁；

　 　(2)将电阻箱R的阻值调到R₂=20Ω，读得电压表的读数为U₂ 。

　　　　 由方程组：

　　　　 解出E、r

　　　　 为了减少实验误差，上述实验在选择器材和实验步骤中应做哪些改进：　　　　　　　

　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　。

2．(20分)在图a所示的电路中，滑动变阻器R的电阻改变时，它消耗的电功率也要变化，为了研究在此电路中，滑动变阻器消耗的最大电功率，可以先研究当变阻器的电阻变化时，它两端的电压随电流变化的情况.

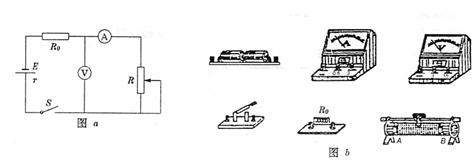

　　　 (1)按照图a用铅笔连线代表导线，将图b中的元件连成测量电路，测量滑动变阻器

两端的电压随电流变化的关系.

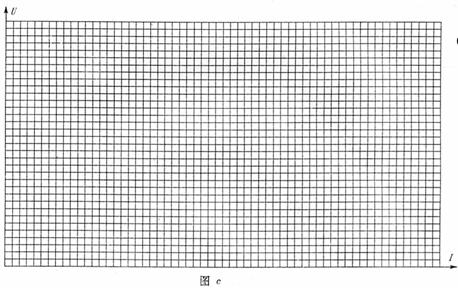

　　　 (2)实验中测出了6组数据，如下表所示，请在图中的坐标纸上画出滑动变阻器两端

的电压随电流变化的U-I图线.

　　　 (3)根据实验得到的U-I图象，可知滑动变阻器在电路中消耗的最大电功率是　　　 .

　　　　 此时变阻器的电阻值为　　　　　　　 .(结果要求二位有效数字)

　 　　　 (4)有3个阻值都是5的电阻装入黑盒子中，用欧姆表对盒

　　　　 子的A、B、C、D四个接线柱测量的结果是：

，，，

. 在右图黑盒子中填入电阻连接的线路.

1．(17分)有一只电压表，量程已知，内阻为R_v，另有一蓄电池(电动势未知，但不超过电压表的量程，内阻可忽略)，请用这只电压表和蓄电池，再用一个单刀双掷开关和一些连接导线，设计测量某一高值电阻R_x的实验方法。(已知R_x的值与R_v相差不大)。

　 (1)在图甲的方框内，画出实验电路图：

　 (2)请用笔画线代替导线连接如图乙所示的实物图(其中部分已连好)；

　 (3)简要写出实验的主要步骤，并根据实验测得的数据，推导出高值电阻R_x的表达式。

5．(1)(5分)有一游标卡尺，主尺的最小分度是1mm，

　　 游标上有20个小的等分刻度，用它测量一工件长度，

如图所示，图示的读数是　　　　　　 cm。

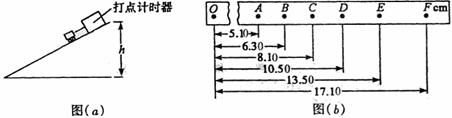

　 (2)(12分)一打点计时器固定在斜面上某处，一小

车拖着穿过打点计时器的纸带从斜面上滑下，如图(a)

　 所，用米尺测得斜面的高度与长度之比为，小车质量为400g，图(b)是打出纸带的一段，相邻记数点间还有四个点未画出.已知打点计时器使用的交流电频率为50Hz，由图可知，打点计时器打纸带上B点时小车的瞬时速度v_B=　　　　　　 m/s，打纸带上E点时小车的瞬时速度v_E=　　　　 m/s，打点计时器打纸带上B点和打纸带上E点过程中小车克服阻力所做的功为　　　　　　　 J。

4．(20分)现有一量程为3V的电压表，内阻约为3 kΩ。为了较准确地测量其内电阻，在没有电流表的情况下，某同学设计了如图甲所示的实验电路，按此电路可以测出电压表的内电阻。其中R₁是最大阻值为9999Ω的电阻箱，R₂是最大阻为20Ω的滑动变阻器。

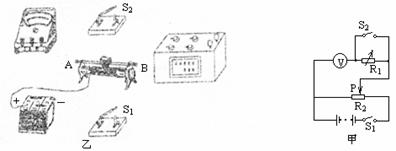

　 (1)试根据图甲所示的电路图，完成如图乙所示的实验电路的连线。

　 (2)接通电路前应将滑动变阻器的滑动触头P置于 　　　　　端。

　 (3)根据电路图，按顺序写出本实验的主要操作骤。
