6. 　小灯泡灯丝的电阻会随温度的升高而变大。某同学为研究这一现象，用实验描绘小灯泡的伏安特性曲线。

实验可供选择的器材有：

　　 D．滑动变阻器　　 (0-10Ω,　 额定电流1A )

　　 E．滑动变阻器　　 (0-5Ω,　 额定电流0.5A )

　 F．电源　　　　　 (E=3V , 内阻不计)

G．定值定阻R₀　　 (阻值R₀=6Ω )

H．开关一个和导线若干

(1)要求小灯泡两端的电压从零开始变化，且能尽量消除系统误差，在方框内画出实验电路图。

(2)实验中，应该选用的滑动变阻器是　 　　　(填写器材前字母代号)。

(3)按照正确的电路图，该同学测得实验数据如下：(I是的示数，U是的示数，U_灯是小灯泡两端的实际电压)。请通过计算补全表格中的空格，然后在方格图中画出小灯泡的伏安特性曲线。

5. 在“测定金属导体的电阻率”的实验中，待测金属导线的电阻R_x 约为5．实验室备有下列实验器材

A．电压表V₁(量程3V，内阻约为15K)

B．电压表V₂ (量程15V，内阻约为75K)

C．电流表A₁(量程3A，内阻约为0.2)

D．电流表A₂(量程600mA．，内阻约为1)

E．变阻器R₁ (0-100，0.3A)

F．变阻器R₂ (0~2000，0.1 A)

G．电池E(电动势为3V，内阻约为0.3)

H．开关S，导线若干

　(1)为提高实验精确度，减小实验误差，应选用的实验器材有　　　　　　　　 　。

　(2)为减小实验误差，应选用下图中　　　　　 (填“a”或“b”)为该实验的电原理图，并按所洗择的电原理图把实物图用导线连接起来．

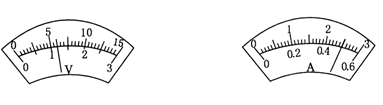

　(3)若用刻度尺测得金属丝长度为60.00cm，用螺旋测微器测得导线的直径为0.635mm，两电表的示数分别如下图所示，则电阻值为　　　 ，电阻率为　　　 ___________。

4. 有一根细而均匀的导电材料样品(如图a所示)，截面为同心圆环(如图b所示)，此样品长L约为3cm，电阻约为100Ω，已知这种材料的电阻率为，因该样品的内径太小，无法直接测量.现提供以下实验器材：

A．20等分刻度的游标卡尺　　

B．螺旋测微器

C．电流表A₁(量程50mA，内阻r₁=100Ω)

　　　 D．电流表A₂(量程100mA，内阻r₂大约为40Ω)

E．电流表A₃(量程3A，内阻r₃大约为0.1Ω)

F．滑动变阻器R(0-10Ω，额定电流2A)

G．直流电源E(12V，内阻不计)

H．导电材料样品R_x(长L约为3cm，电阻R_x约为100Ω)

I．开关一只，导线若干

请根据上述器材设计一个尽可能精确地测量该样品内径d的实验方案，回答下列问题：

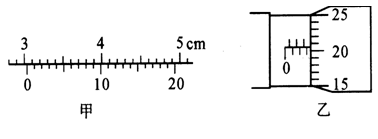

(1)(4分)用游标卡尺测得该样品的长度如图甲所示，其示数L=　　　　 mm；用螺旋测微器测得该样品的外径如图乙所示，其示数D=　　　　 mm.

(2)(4分)请选择合适的仪器，画出最佳实验电路图，并标明所选器材前的字母代号。

(3)(4分) 说明各测量的物理意义，并用符号表示，然后用已知物理量的符号和测量量的符号来表示样品的内径d.　　　　　　　　　　　　　　　　　　d= 　　　　　　　　　　

3. 某同学利用多用电表做了以下实验：

(1)使用多用电表测电阻，他的主要实验步骤如下

①把选择开关扳到“×100”的欧姆挡上；

②把表笔插入测试插孔中，先把两根表笔相接触，旋转欧姆调零旋钮，使指针指在电阻刻度的零位上；

③把两根表笔分别与某一待测电阻的两端相接，发现这时指针偏转较小；

④换用“×10”的欧姆档，随即记下欧姆数值；

⑤把表笔从测试笔插孔中拔出后，就把多用表放回桌上原处，实验完毕。

这个学生在测量时已注意到：待测电阻与其他元件和电源断开，不用手碰表笔的金属杆，那么这个学生在实验中有哪些操作是错误的？(三个错误)

错误一：_______________错误二：_______________错误三：___________

(2)如图所示，为多用电表的表盘，测电阻时，若用的是×100量程，这时表针所示被测电阻的阻值应为_________ 欧；测直流电流时，用的是100mA的量程，指针所示电流值为_________毫安；测直流电压时，用的是50V量程，则指表针所示的电压值为_________伏。

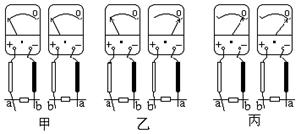

　　(3)用多用电表欧姆挡(×100)测试三只晶体二极管，其结果依次如图甲、乙、丙所示。由图可知，图中______的二极管是好的，该二极管的正极是____端。 　

2.某同学通过查找资料自己动手制作了一个电池。该同学想测量一下这个电池的电动势E 和内电阻，但是从实验室只借到一个开关、一个电阻箱(最大阻值为9.999，科当标准电阻用) 一只电流表(量程=0.6A,内阻)和若干导线

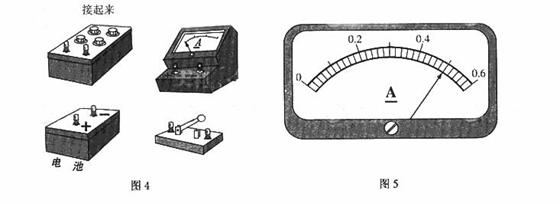

①请根据测定电动势E内电阻的要求，设计图4中器件的连接方式，画线把它们连接起来。

②接通开关，逐次改变电阻箱的阻值，读处与对应的电流表的示数I,并作记录当电阻箱的阻值时，其对应的电流表的示数如图5 所示。处理实验数据时首先计算出每个电流值I 的倒数;再制作R-坐标图，如图6所示，图中已标注出了()的几个与测量对应的坐标点，请你将与图5实验数据对应的坐标点也标注在图6中上。

③在图6上把描绘出的坐标点练成图线

④根据图6描绘出的图线可得出这个电池的电动势E=　　　　　　 V,内电阻　　　　　　 。

)

1. 图示为简单欧姆表原理示意图，其中电流表的偏电流=300A,内阻R_g=100 ，可变电阻R的最大阻值为10 k，电池的电动势E=1.5 V,内阻r=0.5 ，图中与接线柱A相连的表笔颜色应是　　　　　　 色，接正确使用方法测量电阻R_x的阻值时，指针指在刻度盘的正中央，则R_x=　　　　　　 k.若该欧姆表使用一段时间后，电池电动势变小，内阻变大，但此表仍能调零，按正确使用方法再测上述R_x其测量结果与原结果相比较　　　　　　 (填“变大”、“变小”或“不变”)。

21、某同学测量家里一盏灯的实际功率，它只开亮这盏灯，观察电度表转盘在3min内转了9 转，若每千瓦时该表转3000转，则这只灯泡的实际功率为多少？

哈四中2009-2010学年度上学期期中考试

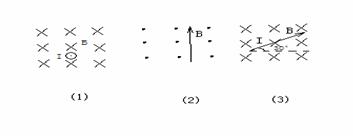

20.将长度为20cm、通有0.1A电流的直导线放入一匀强磁场中，电流与磁场的方向如图所示，已知磁感应强度为1T.试求出下列各图中导线所受安培力的大小和方向。

19、真空中有两个点电荷、，相距18cm，已知是正电荷，其电荷量为C，它们之间的引力大小为F=N，求的电荷量及带电性质。(已知静电力常量)

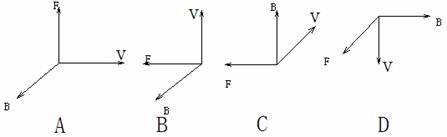

18．如图所示磁感应强度B、正电荷速度v和磁场对电荷的作用力F三者的相互关系图(其中B垂直于F与v决定的平面，B、F、v 两两垂直)。其中正确的是：
