6、　 原电池的正、负极的现象

5、　 原电池内部离子定向移动的方向

4、　 原电池电子的流向

3、　 原电池正、负极的电极反应

2、　 原电池正、负极的确定

1、　 原电池的概念：

2、掌握愿电池的形成条件

知识点：

1、　 掌握原电池的工作原理

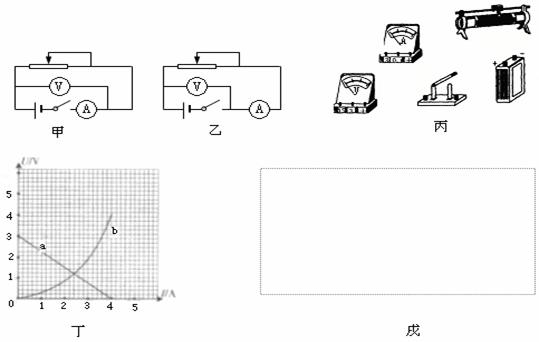

2. (测定电源电动势原理+数据处理方法+电路选择等)小明的实验桌上有：A、待测电源一个(电动势约3V,内阻小于1Ω)　 B、直流电流表(量程0-0.6-3A，0.6A档的内阻约0.22Ω,3A档的内阻约0.1Ω)　 C、直流电压表(量程0-3-15V，3V档内阻为15kΩ，15V档内阻为25kΩ)　 　D、滑动变阻器(阻值范围为0-15Ω，允许最大电流为1A)　　 E、滑动变阻器(阻值范围为0-1000Ω，允许最大电流为0.2A)　　 F、开关　　 G、导线若干　　 H、小灯泡(电阻小于1Ω)。假如你是小明，请你完成：

(1)利用给出的器材测电源的电动势和内阻有如图(甲) 、(乙)两种电路，为了减小测量误差，应选择图　　　　　 所示电路。

(2)根据你选择的电路将图(丙)中实物连接好。

(3)你选择的滑动变阻器是　　　　 (填代号)，理由是　　　　　　　　　　 ；

(4)小明根据测出的数据，作出U-I图线如图(丁)a线所示，实验所测电源的电动势为E=　　　 V，内电阻为r=　　　　 Ω；

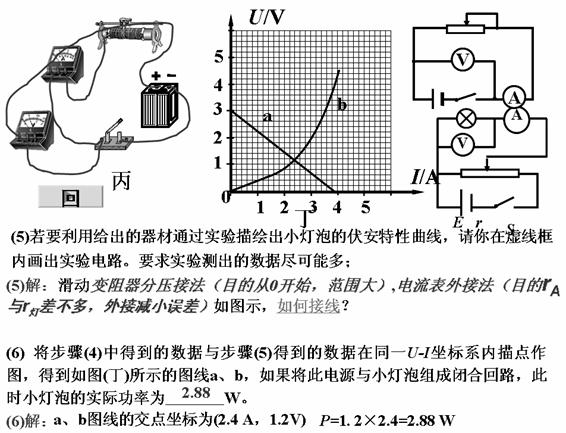

(5)若要利用给出的器材通过实验描绘出小灯泡的伏安特性曲线，请你在虚线框内画出实验电路。要求实验测出的数据尽可能多；

(6) 将步骤(4)中得到的数据与步骤(5)得到的数据在同一U-I坐标系内描点作图，得到如图 (丁)所示的图线a、b，如果将此电源与小灯泡组成闭合回路，此时小灯泡的实际功率为　　　　　 。

99.00mm+0.40mm=99.40mm=9.940cm

(2)本实验为测定一个几欧姆的电阻，在用伏安法测量其两端的电压和通过电阻的电流时，因为安培表的内阻较小，为了减小误差，应用安培表外接法，⑥线的连接使用的是安培表内接法。

(3)审题是处理本题的关键，弄清题意也就能够找到处理本题的方法。根据电阻定律计算电阻率为、长为L、直径分别为d和D的圆柱状合金棒的电阻分别为R_d=13.3Ω、R_D=3.38 Ω.即，，而电阻R满足R²=R_d·R_D，将R_d、R_D带入得。
